10kv高壓開關柜進、出線柜是什么？詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

在一套10kv高壓開關柜中，有10KV高壓出線柜、10KV高壓進線柜、10KV高壓環網柜、PT柜和計量柜。進來的柜子和出去的柜子只有一個字的距離。這一次，紫電會告訴你什么是進柜，什么是出柜。他們之間有什么區別？

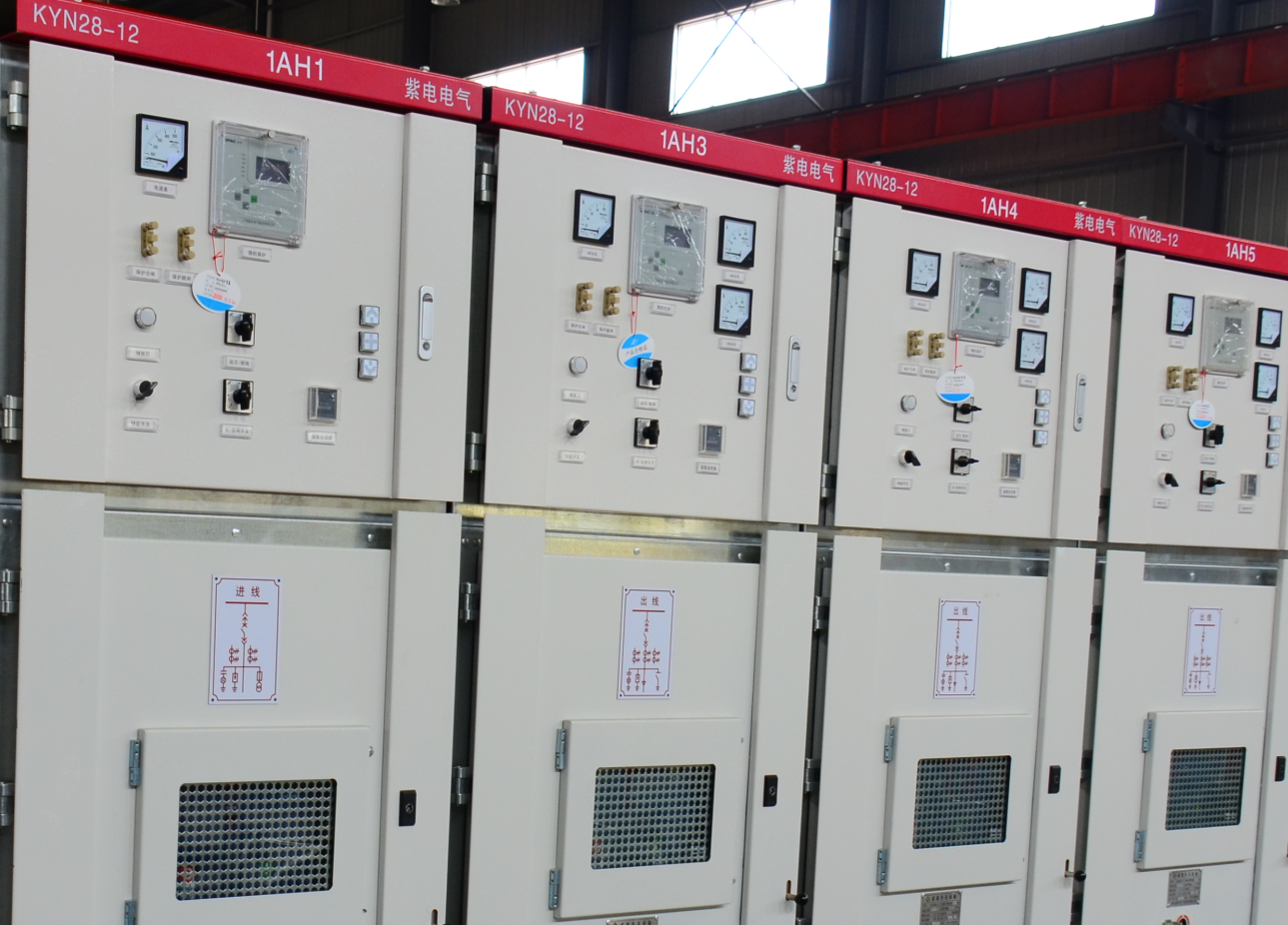

(10kv高壓開關柜介質進、出線柜)

進線柜:從外部引入電源的柜開關柜。

一般情況下，10kV電源從供電網絡引入。10kV電源通過開關柜向10kV母線供電，此開關柜為進線柜。

35-110千伏及以上變電站，進線柜指變壓器低壓(10kV)開關柜。也就是說，從變壓器低壓側輸出端連接到10kV母線起始端的首先個柜稱為進線柜，也稱為低壓進線柜。

10kv高壓開關柜進線柜的功能:進線柜是負載側開關柜的總和，負責整個母線的電流。由于此開關柜連接到主變壓器的負載輸出和低壓側，這表明其功能的重要性。在繼電保護方面，當主變壓器低壓側的母線或斷路器發生故障時，變壓器低壓側的過流保護將跳至線柜開關中，解除故障。低壓側母線故障也取決于主變壓器低壓側后備保護切進線柜開關。變壓器差動保護動作還切斷變壓器低壓側的斷路器，即進線柜。

出線柜:等于0+分配母線電能。

從10kV母線通過開關柜到電力變壓器，這開關柜是10kV高壓開關柜的出線柜之一。在變壓器低壓側安裝插座開關柜并通過該插座開關柜向低壓母線輸送電能，然后在低壓側安裝多套低壓開關柜并向所有用電場所輸送電能。這些低電壓開關柜都是輸出機柜。

如果低壓系統是從附近引入的，連接到進線的低壓開關柜也是進線柜，只有低壓。開關柜來自低壓母線也是出線柜。

在某些情況下，出線柜也稱為饋電柜，但實際上它的名稱不同。

以上是10kv高壓開關柜進線柜和出線柜之間差異的介紹。關于高壓開關柜的更多信息，請關注湖北自電。

更多選型規格報價定制等問題可及時聯系廠家，以上就是10kv高壓開關柜進、出線柜是什么？全部內容。
