高壓開關柜的主要技術要求詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

成套配電設備也稱為成套配電柜。根據裝置的位置，可分為室外型和室內型。10KV及以下的配電裝置大多采用室內型。根據斷路器的安裝方式，可分為固定式和手車式。根據機柜結構，可分為開放式和封閉式?？梢钥闯?，這是一套完整的配電設備，由一套完整的制造商提供。各種高壓電器、測量?jī)x器、保護電器、控制開關等可以安裝在封閉或半封閉的機柜中。通常一個(或兩個)開關柜形成一個單位循環，即一個區間。使用時，根據設計的主電路方案，可以選擇適用于各種電路區間的開關柜即可構成整個高壓配電裝置。

整套高壓開關柜具有結構緊湊、占地面積小、維修方便的優點，適合大規模生產。目前，35KV及以下的各種室內高壓電器安裝在高壓開關柜上使用。柜內電器和設備的載流導體與金屬外殼相互絕緣，絕緣主要由空氣或干絕緣材料組成。

高壓開關柜的主要技術要求如下:

1.機柜結構具有足夠的機械強度，以避免因一次元件的二次操作而導致二次元件的誤操作。

2.柜體結構有防止事故蔓延和擴大的措施，能安全檢修二次設備，一次側不停電。

3.裝有機械或電氣安全聯鎖裝置，能保證按規定程序運行。例如，隔離開關(或小車的隔離觸點)在斷路器接通后不能操作，隔離開關只能在斷路器斷開后才能接通和斷開。

4.柜內一次回路電氣設備與母線及其他帶電導體之間的距離應符合規定要求。

5.安裝在機柜中的電器和設備符合以下要求:

1)安裝條件滿足電氣或設備本身的技術要求。

2)在正常工作條件下，電器設備的游離氣體、電弧和火花不會危及人身安全。

3)安裝在機柜上或機柜內的各種電器和設備可以單獨方便地拆卸和更換。

6.斷路器和操動機構的安裝方式可以保證斷路器的分合閘速度和觸頭行程不會因聯動環節過多而受到影響。

7.手車式高壓開關柜還應符合下列要求:

1)手車式高壓型號手車式高壓開關柜手車可以互換。

2)小車應有三個位置:工作位置(一次回路和二次回路均連接)、測試位置(一次回路未連接，小車與柜體隔離觸頭之間存在安全角度力，二次回路可以連接，小車上的斷路器可以進行操作測試)和維護位置(小車從柜體中退出，一次回路和二次回路斷開)。

3)機柜內的一次隔離觸點有可靠的安全措施，確保臺車退出機柜時進入機柜的維護人員的安全。

4)小車體與柜體之間有可靠的接地裝置。

8.必須有五種預防功能，主要目的是防止電氣誤操作。

9.開關柜在滿足“五項預防措施”要求的同時，應遵循以下技術要求。

1)機械鎖的有限使用；

2)有緊急解鎖機制；

3)在“五項預防措施”中，除了防止斷路器誤開誤合的提示性措施外，其他“四項預防措施”原則上采用強制閉鎖；

4)“五防”閉鎖不應影響開關和開關的速度特性；

5)如果采用電磁閉鎖，閉鎖電路的電源應與繼電保護和控制信號電路分開；

6)鎖緊裝置應結構簡單可靠，操作維護方便，并盡可能不增加正常操作和事故處理的復雜性。

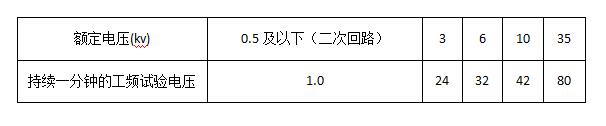

10.一次和二次電路及其電器的絕緣強度應能承受1分鐘的工頻耐壓試驗而不擊穿或閃絡。電源頻率測試檢查電壓值見下表。

更多選型規格報價定制等問題可及時聯系廠家，以上就是高壓開關柜的主要技術要求全部?jī)?nèi)容。
