我們離不開電，需要使用照明和娛樂，配電設施是用電中不可缺少的一部分。配電箱接線是成套設備制造商電工的重要工作之一。布線過程應使配電箱的內部布線看起來整潔清晰，許多人不理解配電箱的布線圖。

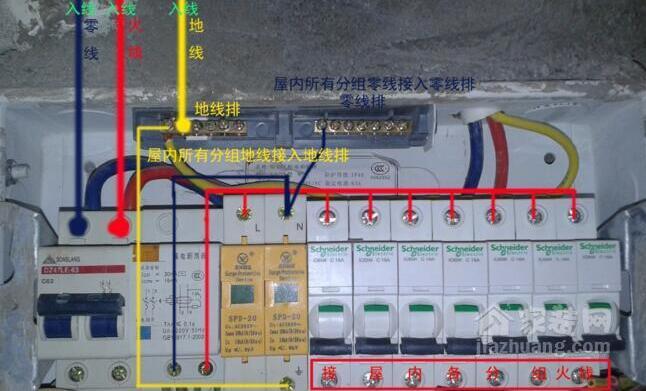

首先，配電箱接線圖

當我們連接配電箱電線時，我們應該清楚地看到室內配電箱接線圖的設計，并且不要混淆零線和火線。如果兩者連接不正確，將不會產生電力。至于如何區分兩者，不要搞錯了。我們可以看看施耐德漏電開關，它通常是有標記的。如果字母N是零線，那么它意味著零線。

配電箱的應用范圍不同，那么布線方法也不同，室內配電箱的布線圖相對簡單，一般物理人都能理解，如果是建筑或電廠等場所室內配電箱的布線圖，那就更專業了，不是一般人不理解。

如果你安裝室內配電箱，你需要購買一條輸入線路，選擇一條四平方米的線路幾乎是一樣的。將漏電開關的火線連接到家用的主開關上，然后將火線連接到每個房間的開關上，因?yàn)榱憔€是公共的，所以只需分開到每個房間。

二。配電箱安裝方法

配電箱有兩種類型的箱體安裝:明式和暗式。然而，為了美觀，在大多數家庭中有更多的黑暗面配電箱:

1、暗裝配電箱，配電箱預埋在墻內安裝，砌墻時預留孔洞的長度和寬度應比配電箱大20mm左右，預留深度為配電箱厚度加上孔洞墻面抹灰的厚度。

2.當開口安裝配電箱安裝在墻上時，應使用開口螺栓(膨脹螺栓)固定。螺栓長度一般是埋置深度(75 ~ 150毫米)、箱底板厚度、螺母和墊圈厚度加上大約5毫米的“頭部余量”的總和

配電箱接線圖將在今天解釋。一般來說配電箱接線需要專業電工來操作，因?yàn)樗麄儾粌H專業，而且還有專業的防護措施和設備。
