在開關柜中的許多電氣設備中，變壓器屬于一次設備，那么我們?yōu)槭裁匆陂_關柜中使用變壓器呢？今天，讓我們介紹一下原因。

變壓器可以將高電壓、大電流轉換成便于測量的低電壓(100伏)和小電流(5安)，從而減小了儀表和繼電器的體積，相應地擴大了儀表的測量范圍。因為當電流超過100安培時，導體的橫截面非常大，使得它變得困難，并且大量的有色金屬將被浪費。然而，當電壓超過500伏時，會增加許多電阻。電表必須有很大的體積，并且會消耗大量電能。采用變壓器后，上述情況可以避免。

變壓器還可以隔離儀表測量、繼電器保護等。從高壓，變壓器的二次側接地，這可以消除高壓對儀器和工作人員的威脅，同時可以降低儀器的絕緣要求，簡化結構，降低成本。將高電壓轉換為低電壓的變壓器稱為電壓變壓器。將大電流轉換成小電流的變壓器稱為電流互感器。

那么，變壓器在開關柜中的作用和工作原理是什么？接下來，山西金泰恒將介紹變壓器的功能和工作原理。

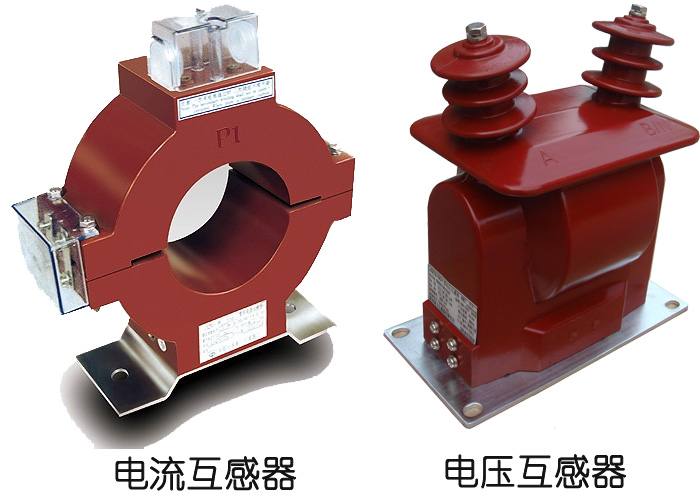

功能:電流互感器的功能是將交流大電流轉換成小電流，為測量儀器和繼電保護裝置的電流線圈供電。電壓互感器的作用是將交流高壓變?yōu)榈蛪?，并向測量儀器和繼電保護裝置的電壓線圈供電。

工作原理:1。電流互感器可以第二次短路，但不能開路；電壓互感器可以第二次開路，但不能短路。

2.與二次負載相比，電壓互感器的一次內阻非常小，可以忽略不計，可以將其視為電壓源。電流互感器的一次內阻很大，被認為是一個具有無限內阻的電流源。

3.電壓互感器正常運行時的磁通密度接近飽和值。當系統故障時，電壓下降，磁通量密度下降。當電流互感器正常運行時，磁通密度非常低。當系統短路時，主測量電流增加，這大大增加了磁通密度。有時甚至超過飽和值，導致二次輸出電流的誤差增加。因此，應盡可能選擇不易飽和的電流互感器。

通過以上介紹，您了解為什么變壓器應該用在開關柜中嗎？稍后，我們將介紹變壓器投入運行前的注意事項和運行中的規定。
