建筑電氣設計中如何確定配電箱體的尺寸？需要詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

1.許多電氣設計新手都在問“配電箱如何確定尺寸？”

2.事實上，目前設計的箱子基本上是非標準的箱子，是由成套設備廠按照配電箱 配電箱的系統圖定制的，所以很難準確回答這個箱子的長度、寬度和高度。

3.然而，如果作為較后的手段，沒有合適的位置來設置配電箱體，并且箱體必須安裝在剪力墻中(當然，原則上，它不允許安裝在結構剪力墻中)，結構設計專業要求我們確定開口的大小配電箱當電氣設計專業確定時，我向您推薦國家標準圖集“用戶接線盒”05D704。

如何使用這本地圖冊？

5.例如，當在家庭中選擇2+時，我們可以求助于P31。

6.首先確定配電箱中的總極數:斷路器1P=1極，并計算此配電箱中的P個斷路器的總數，以了解配電箱中的極數。-樹鳥教育電氣設計視頻教學

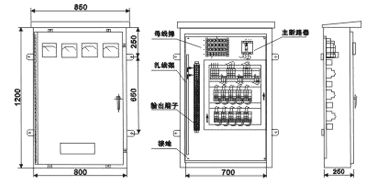

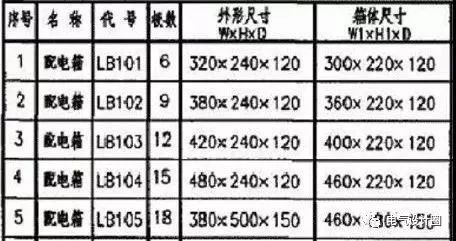

7.然后，根據配電箱的極數，選擇相應的配電箱型號，并確定配電箱的總尺寸。

8.配電箱形狀尺寸確定后，可以提供其他專業的孔尺寸。

更多選型規格報價定制等問題可及時聯系廠家，以上就是建筑電氣設計中如何確定配電箱體的尺寸？需要全部內容。
