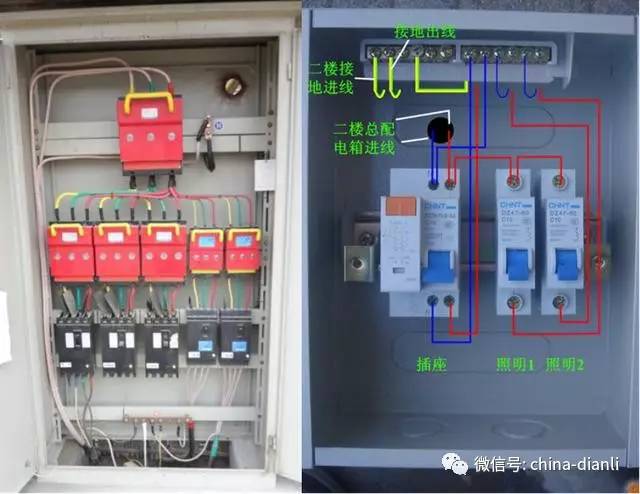

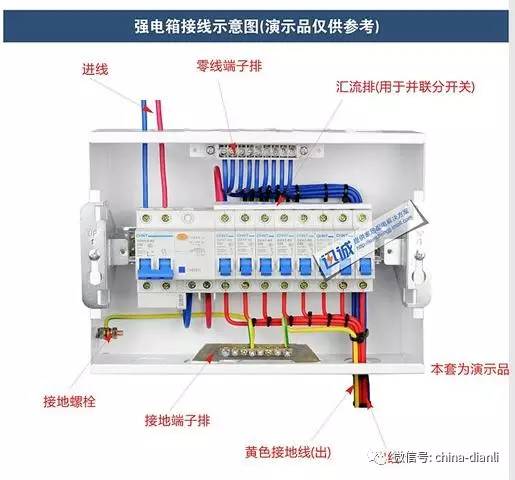

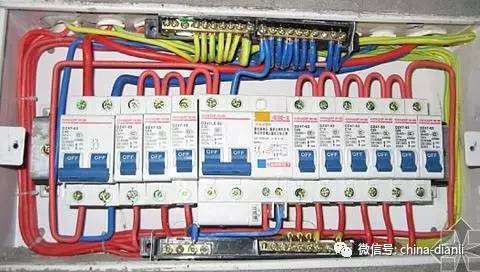

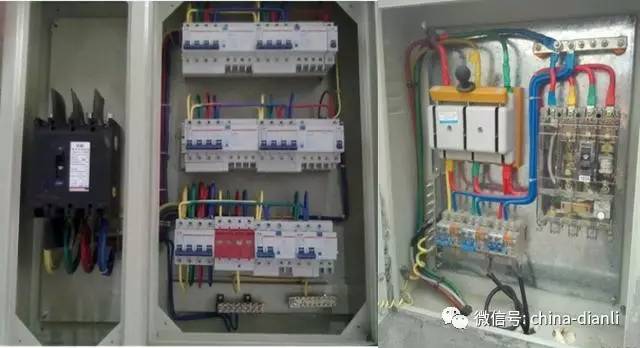

配電箱控制柜接線圖，單相電和三相電基礎知識

時間：2020-06-11 15:20 作者：京儀 ID:994。

配電箱控制柜接線圖，單相電和三相電基礎知識詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

電氣共享社區培訓課程4班已正式開始招生。歡迎粉絲們報名參加。培訓費只有188英鎊。為期一年的培訓課程包括每月四次的現場電氣教學(電氣基礎、控制系統、高低壓成套電氣設備的安裝、調試和維護設計)。三個班的培訓課程已經全部完成，四班的注冊已經正式開始。培訓課程的所有參與者都可以獲得電氣共享社區APP數據庫較高成員的一年有效期。應用程序可以下載大量的電力資源。點擊原文閱讀。您可以進入官方網站電子分享社區應用網站:m.dq50注冊頻道:微信號:cha19910404

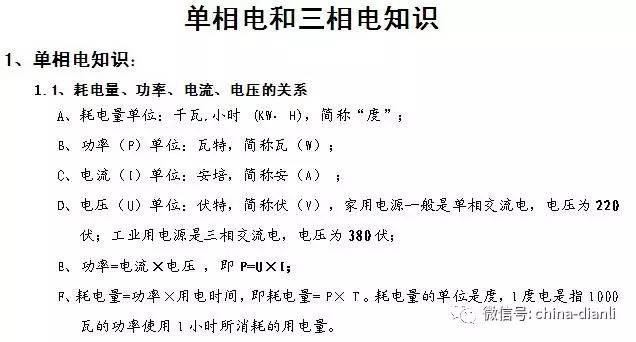

三相電為三相線，三相線之間的電壓為380v，用于三相電機等三相供電設備。兩相電是兩相線，線間電壓為380伏，常用于交流焊機。單相電源由相線和零線組成，電壓為220v，主要用于家用電器。

1.3?？諝忾_關

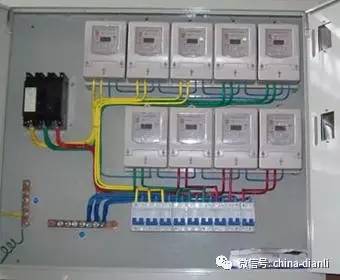

1.5、電(能)表

家用單相功率表，型號表示DD，有機械表、普通電子表和磁卡電子表三種，規格為1.5(6)、5(20)、10(40)、15(60)、20(80)和30(100)。額定電流在支架外，額定較大電流在支架內。相同規格的電子表和機械表可以攜帶不同的功率。例如，一個10(40)安培的預付費電子表(集成電路卡)可以攜帶大約8800瓦，而一個5 (20)安培

磁卡電子表的實際載重量遠遠高于10(40)安，適用于機械表和普通電子表

超過12000瓦。因此，以上三種表必須區別對待！

磁卡電流表(集成電路卡)的使用功率有時可以手動調節，例如:10(40)安集成電路卡電流表

額定載重量為8800瓦，但公用事業部門可將其實際使用功率設定在8800瓦以下

。當用戶使用該電表時，他們可以根據需要在電力部門調整電源設置。

2.三相電知識

2.1三相電氣負荷接線方式分為三角形接線方式和Y形接線方式。三角形連接的負載引線為三根火線和一根地線，三根火線之間的電壓為380伏，任意一根火線和地線之間的電壓為220伏；Y形連接負載引線是三根帶電導線，一根中性線和一根接地線。三根火線之間的電壓為380伏，任何一根火線與零線或地線之間的電壓為220伏

三相電器的總功率等于每相電壓乘以相電流，再乘以3，即總功率=電流×電壓(220伏)×3(w = u×I×3)

2.2三相電表

三相電表有三種:機械電表、普通電表和磁卡電表。一般規格為:1.5(6)、5(20)、10(40)、15(60)、20(80)和30(100)(電壓3×380/220伏~)。注:電流表的負載可以通過選擇不同比例的電感線圈來滿足。例如，如果使用規格為3x1(2)A的安培計的配電電感線圈，并且電感線圈比率為1: 50，則每相可承載的較大額定電流為100安。
