在日常生活中，使用配電箱是必不可少的，那么配電箱的布線規格和注意事項是什么？接下來，邊肖會給你簡單介紹一下這個方法，希望對你有所幫助。

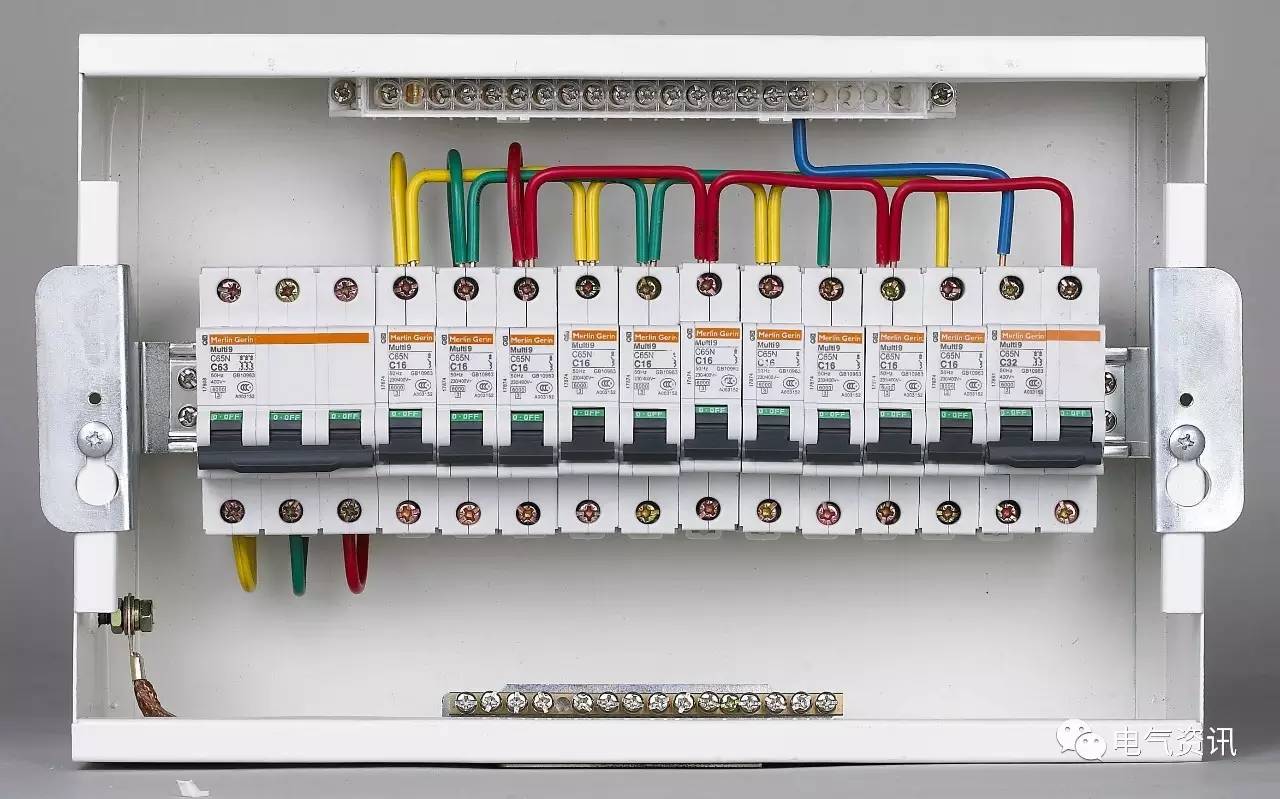

配電箱布線規格

1.配電系統應設置室內總量配電箱和室外總量配電箱或室外總量配電箱和各配電箱，并實行分級配電。

2.電源配電箱和照明配電箱應分別設置。如果它們放置在相同的配電箱位置，電源線和照明線應分開設置。

3.開關箱應按較終等級配電箱進行分配。

4.Total 配電箱應位于電源附近。點配電箱應安裝在電氣設備或負載相對集中的區域。點數配電箱距開關盒的距離不得超過30m。開關箱與其控制的固定電氣設備之間的水平距離不應超過3m。

5.配電箱時，開關箱應安裝在干燥、通風和常溫的地方；不得安裝在氣體、煙氣、蒸汽、液體及其他有嚴重?fù)p壞的有害介質中。不得安裝在易受外部固體物沖擊、強烈振動、液體飛濺和熱源烘烤的地方。否則，必須采取特殊保護措施。

6.配電箱，開關盒周?chē)鷳?yīng)該有足夠的空間和通道供兩個人同時工作。不要堆放任何妨礙操作和維護的物品；不允許有灌木或雜草。

7.配電箱時，開關箱應由鐵板或優質絕緣材料制成，鐵板的厚度應大于1.5m..

8.配電箱時，開關箱應安裝平直牢固，移動配電箱時，開關箱應安裝在牢固的支架上。固定配電箱，開關箱下底部與地面的垂直距離應大于1.3m且小于1.5m，移動配電箱，開關箱下底部與地面的垂直距離應大于0.6m且小于1.5m..

9.配電箱電器應先安裝在非金屬或木質絕緣電器安裝板上，然后整體緊固在配電箱箱內，金屬板與鐵配電盤箱體應電連接。

10.配電箱時，開關箱內的開關電器應緊固在電器安裝板上的指定位置，不得歪斜或松動。

11.配電箱時，開關箱中的工作零線應通過端子板連接，并應與保護零線端子板分開。

12.配電箱時，開關箱內的導線應采用絕緣導線連接，接頭不得松動，不得有外露帶電部件。

13.配電箱和開關盒金屬盒、金屬電器安裝板和電器盒中不應帶電的底座、外殼等。必須由零保護。保護中性線應通過端子板連接。

14.配電箱時，開關箱必須防雨防塵。

15.配電箱、開關箱電器必須可靠、完好，不準使用破損、不合格的電器。

16.Total 配電箱和sub 配電箱應配備總隔離開關和分路隔離開關、總?cè)蹟嗥骱头致啡蹟嗥?或總自動開關和分路自動開關)以及漏電保護器。如果漏電保護器同時具有過載和短路保護功能，則不得提供并聯熔斷器或并聯自動開關。主開關電器的額定值和動作設定值應與分路開關電器的額定值和動作設定值相適應。

17.應安裝Total 配電箱電壓表、總電流表、總電度表和其他儀表。

18.每個電氣設備都應有自己的專用開關盒。必須實施“一機一閘一保護”制度。嚴禁用同一開關直接控制兩個以上的電氣設備。

19.開關箱中的開關電器必須能夠在任何情況下使用電氣設備來隔離電源。

20.開關箱必須裝有漏電保護器，漏電保護器的安裝應符合要求。如果工作環境干燥，36V以下的電氣設備不需要漏電保護器。

21.漏電保護器應安裝在配電箱電源隔離開關的負載側和開關箱電源隔離開關的負載側。

22.漏電保護器的選擇應符合GB6829-86《漏電動作保護器(剩余電流動作保護器)》的要求，開關箱內漏電保護器的額定漏電動作電流不得超過30mA，額定漏電動作時間不得超過0.1s；潮濕和腐蝕性介質場所使用的漏電保護器應采用防濺產品，額定漏電動作電流不大于15mA，額定漏電動作時間小于0.1s

23.開關箱內兩級漏電保護器的配電箱額定漏電動作電流和額定漏電動作時間應合理匹配，使其具有分級分段保護功能。

24.漏電保護器必須按照產品說明書安裝和使用。對于長期擱置并連續使用一個月的漏電保護器，應仔細檢查其特性，發現問題及時修理或更換。

25.手動開關設備僅允許用于直接控制照明電路和容量不超過5.5千瓦的電源電路。容量超過5.5千瓦的電源電路由自動開關設備或降壓?jiǎn)?dòng)裝置控制。

26.各種開關設備的額定值應適應其控制電氣設備的附加位置。

27.配電箱時，開關箱內電線的進線口和出線口應位于箱的下底面，嚴禁位于箱的上頂面、側面、背面或門上；進線和出線應使用護套和防水彎管捆扎。線束不得與箱體的進線和出線直接接觸?？梢苿?dòng)配電箱開關箱的進線和出線必須采用橡膠絕緣電纜。

28.嚴禁用螺栓連接進入開關箱的電源線。

29.All 配電箱應標有其名稱、用途和分流標記。

30.所有2+門應配有鎖，2+和開關箱應由專門人員負責。

31.所有配電箱的開關箱應每月檢查和維修一次。檢查和維護人員必須是專業電工。在檢查和維護期間，必須按照規定穿戴絕緣鞋和手套，并且必須使用電絕緣工具。

32.為了檢查和維護配電箱開關箱，必須關閉和關閉前一級相應的電源開關，并懸掛斷電標志。嚴禁帶電作業。

33.使用中的所有配電箱和開關盒的功率傳輸順序?yàn)?總計配電箱-點配電箱-開關盒；停電操作順序?yàn)?開關箱-點配電箱-總計配電箱(有電氣故障的緊急情況除外)。

34.當施工現場停止工作超過一小時時，電源開關箱應斷電并上鎖。。

結論:我相信通過以上介紹，大家對配電箱接線規范和注意事項都有一定的了解。我希望這份匯編對每個人都有幫助，不會浪費匯編的辛勤工作。我希望你對匯編感到滿意，并毫不猶豫地完成它！
