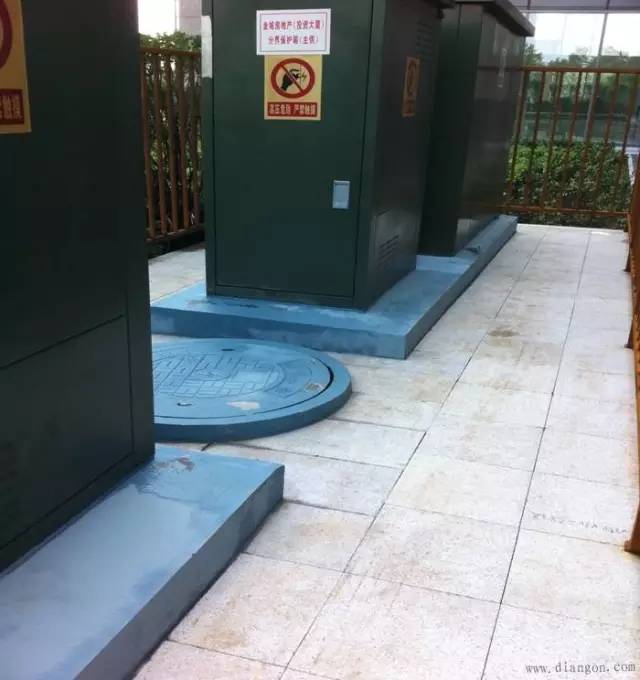

室外配電箱加護欄、接地和雨蓋

基本上色，注重美觀

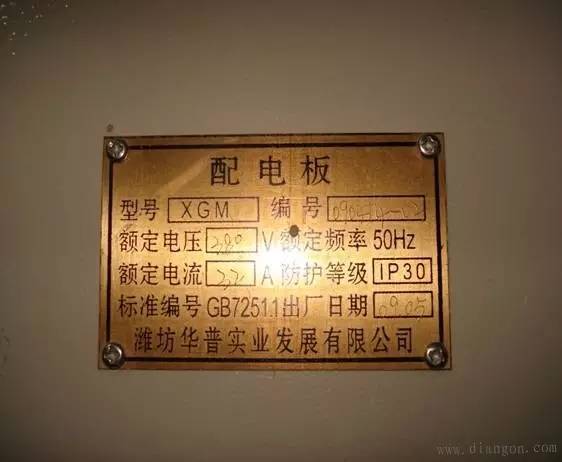

帶有3C認證的銘牌

常規標準

低壓電氣設備、器具和材料的額定電壓應為1千伏及以下交流電，1.5千伏及以下DC電壓。高壓電氣設備、器具和材料的額定電壓高于1千伏交流電和1.5千伏DC。高壓系統的接線和移交測試必須符合GB50150。

接地或接零支線必須分別與相應的干線相連，不允許串聯。

箱的鐵皮厚度要求為1.5毫米，家用計價器箱可為1.2毫米，大箱和地柜應適當加厚。電涌保護器一般采用防雷辦公室或氣象局指定的產品。

看設計是否配有泄漏檢測器，配電箱適當預留位置。塑殼開關和漏電保護應符合設計要求。通常，應安裝設備開關。

對于那些有動力機器的人，無論是雙速控制還是單速控制，都必須實現設計清晰的功率控制開關型號和品牌。

盒內的設計線必須符合要求，線徑和顏色(與設計的相數和顏色一致)。箱內配線不得靠近箱內開關或設備。

需要實施建筑物的實際安裝位置。由圈梁、柱子、門道、剪力墻等引起的缺陷?？紤]配電箱監測站測試成本。

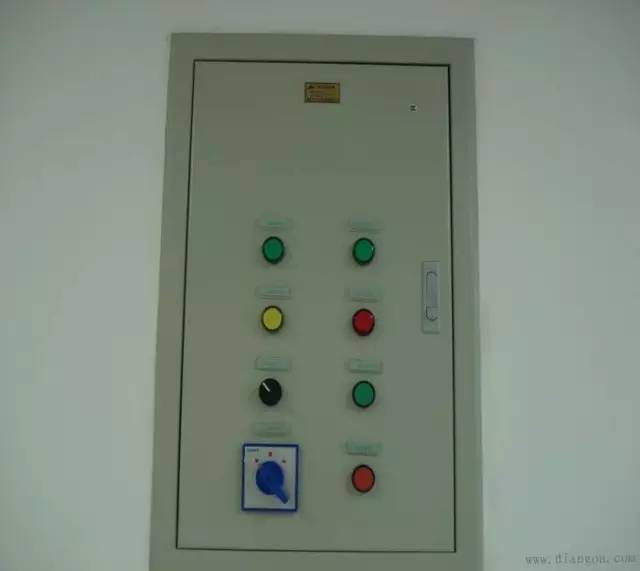

外殼和鎖的要求:鐵殼控制和隱藏和暴露鎖的要求。

實現主箱的電流A數和漏電保護數以及動作時間和極限電流。實現開關和單雙極功能。

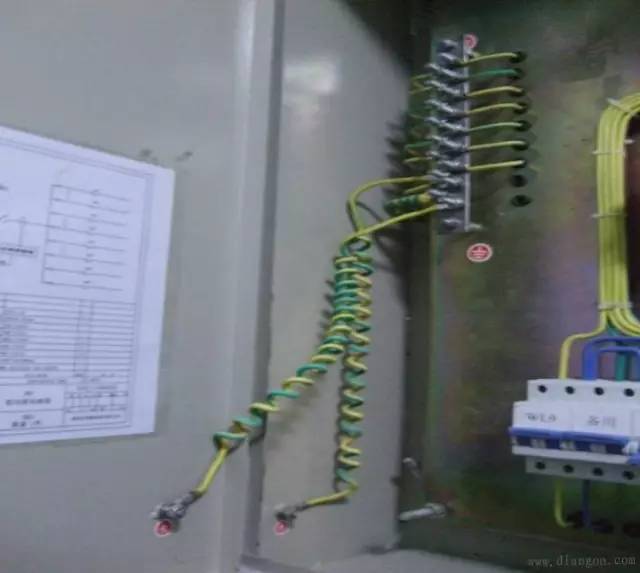

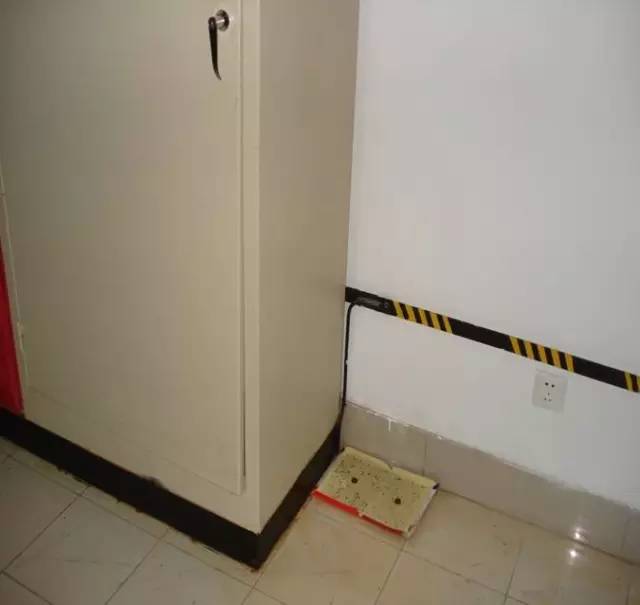

配電箱箱殼平行接地線，配電柜絕緣板應加在底部

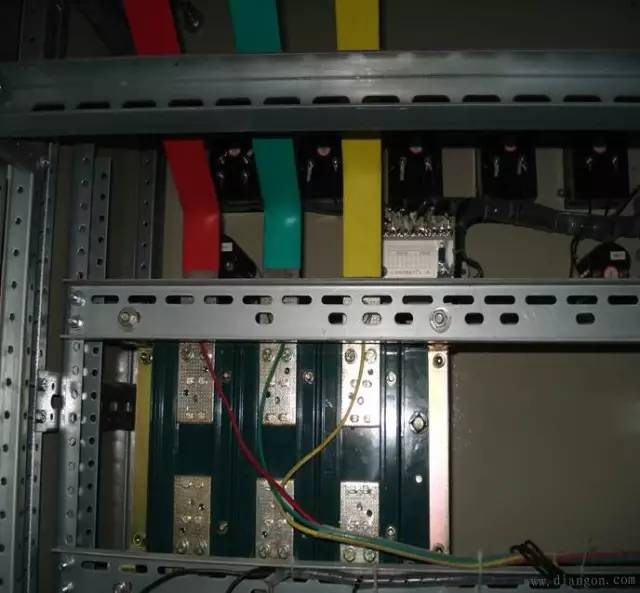

接零、接地線整齊有序(必須有小墊、彈簧墊；壓線順序方向正確)

盒子和外殼并聯

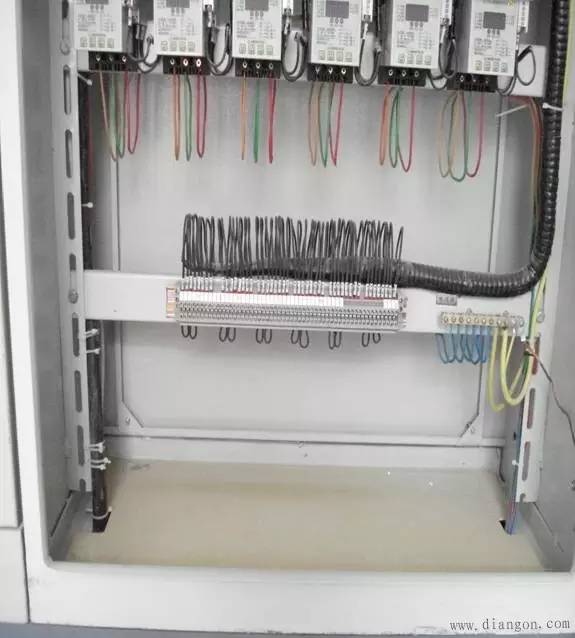

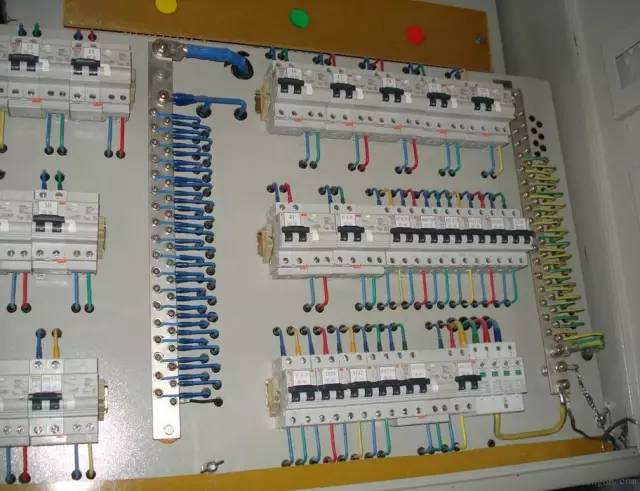

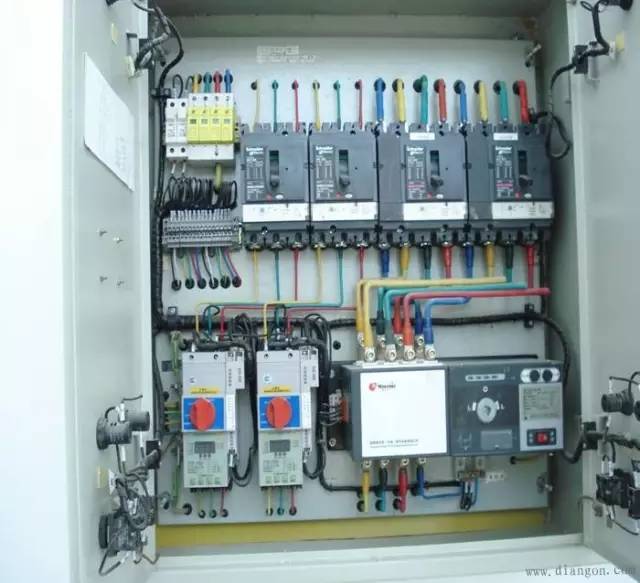

整潔的布線

管理

配電箱線路和線路對地之間饋線的電阻值大于0.5M歐姆，二次線的電阻值大于1M歐姆

漏電保護裝置的工作電流不得超過30mA，工作時間不得超過0.1S

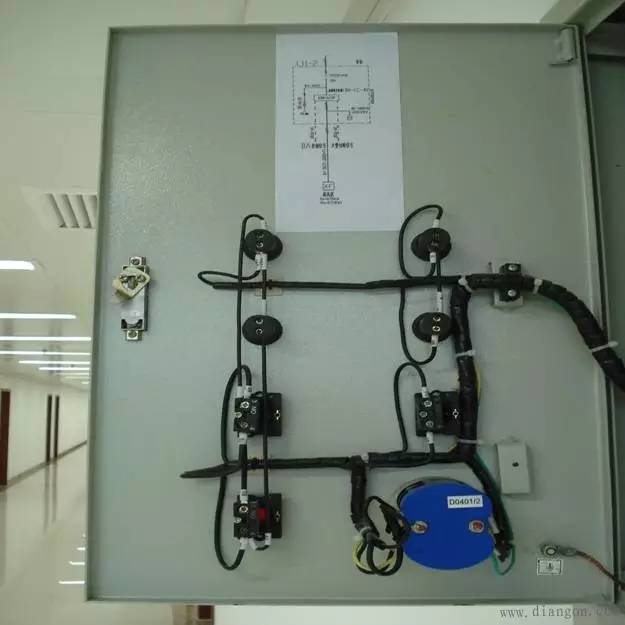

接線盒面板表面上連接電器、控制臺和其他活動部件的電線應為多股銅芯線，并留有余量。塑料管應套在線束外面，以加強絕緣并捆扎成束。對于不同的電壓等級，不同的控制回路應分別用清晰的標記進行綁定。與電器連接時，兩端應鉸接，應有不開口的端子或錫制內襯，不得松動或斷裂。

可旋轉部分的兩端由夾子牢固地固定。

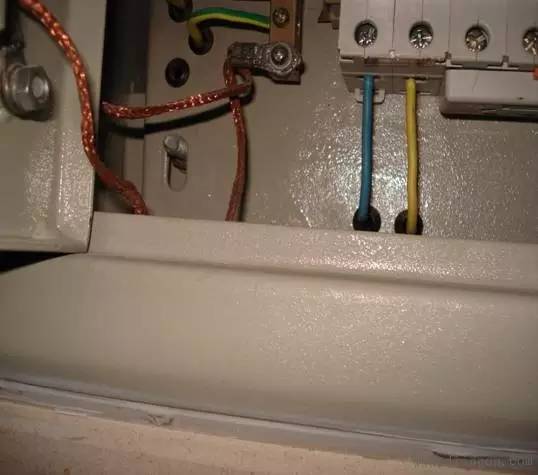

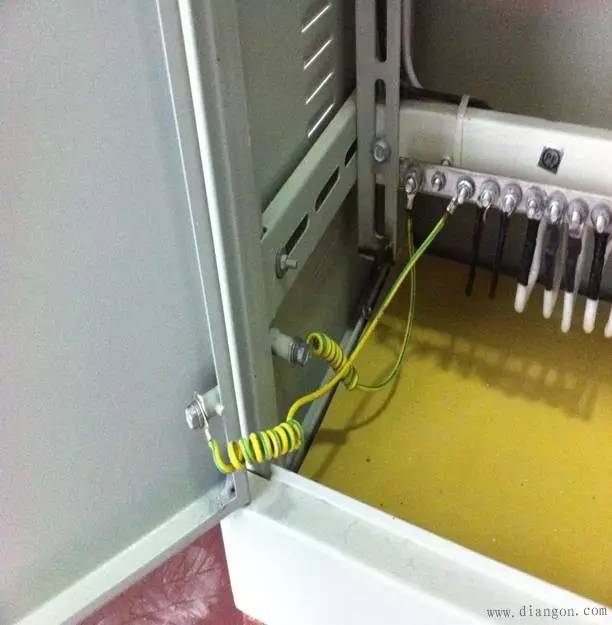

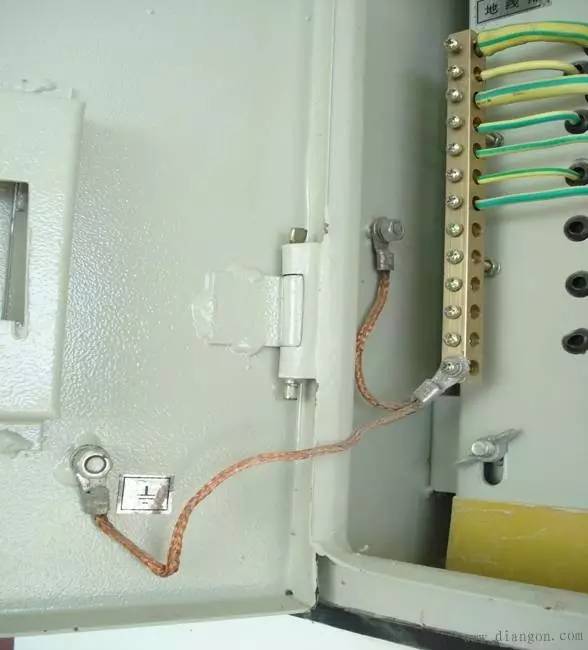

配電箱和外殼跳線

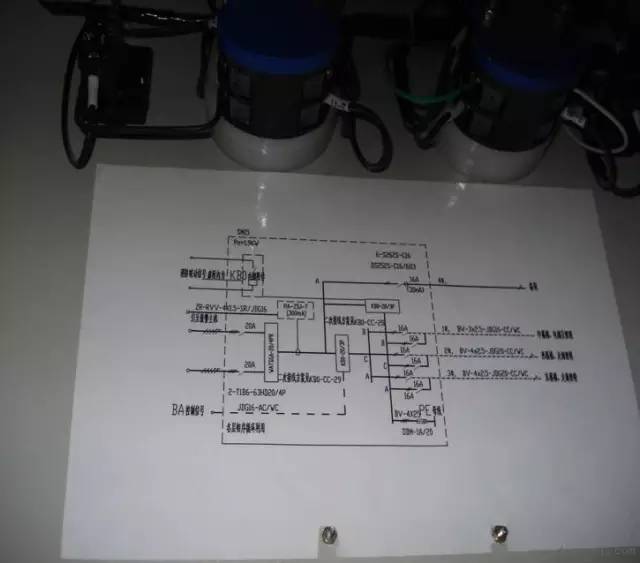

電路圖被薄膜覆蓋，具有很強的持久性。

配電箱電纜表示引入位置、回路和電纜延長線

路徑和目的地

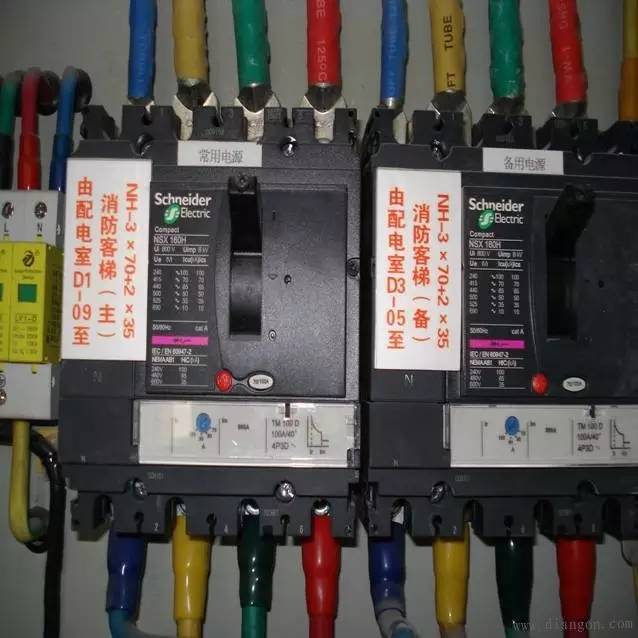

次級線路的綁定

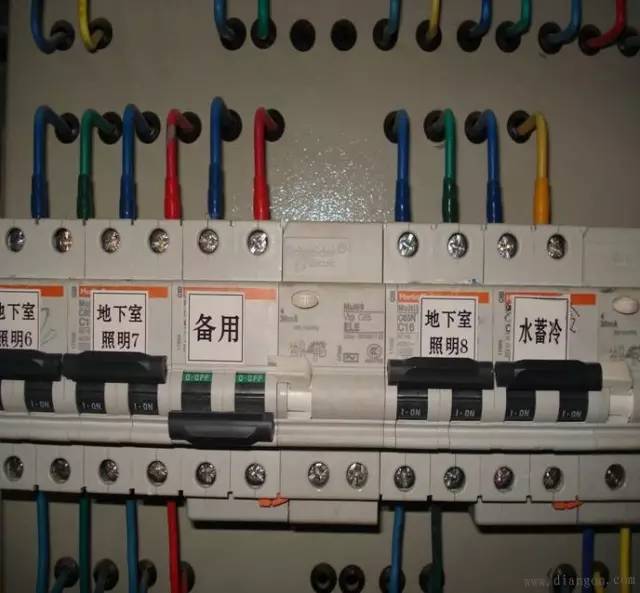

1、切換表打印熱縮管的線端設置

2、不能用配電箱做橋架支架

配電箱位置

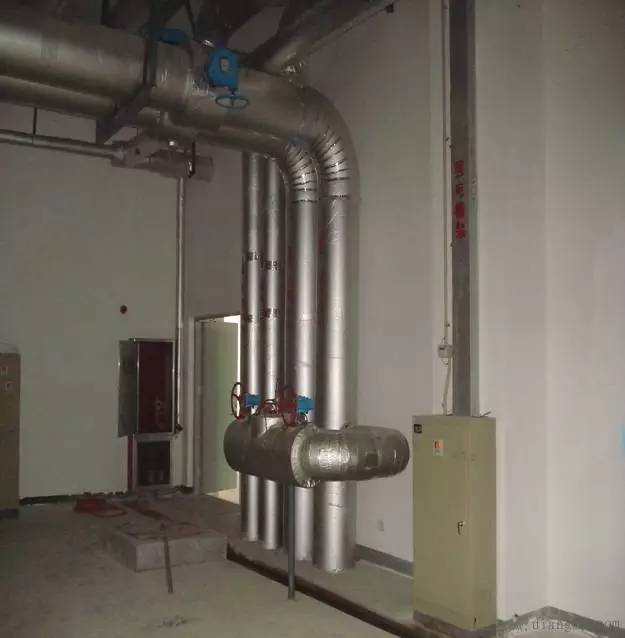

為保證安全使用，配電箱與加熱管的距離不應小于300毫米；；不少于200毫米；有給排水管道；用煤氣管時，儀表不應小于300毫米

配電箱不應設置在散熱器上方，也不應安裝在水池的上下兩側。如果必須安裝在水池兩側，應采取防水和排水措施。

配電箱不應設置在樓梯踏步的側壁上。配電箱如果安裝在墻角，其位置應能保證箱門打開180℃。配電箱不應設置在建筑物的縱橫墻的交接處，也不應設置在建筑物外墻的內側，以防止室內外溫差變化過大和箱體冷凝不安全。普通磚砌體墻，在門、窗、洞口設置配電箱，框邊距門、窗、洞口邊不應小于370毫米..

寬度300毫米及以上配電箱時，應在頂部設置過梁。

1.動力箱二次線服從命令，帶電箱蓋橋接良好。

2.消防控制室、消防泵房、防排煙風機室、消防電氣設備、消防電梯的供電配電線路的較后一層配電箱處設置自動開關裝置。

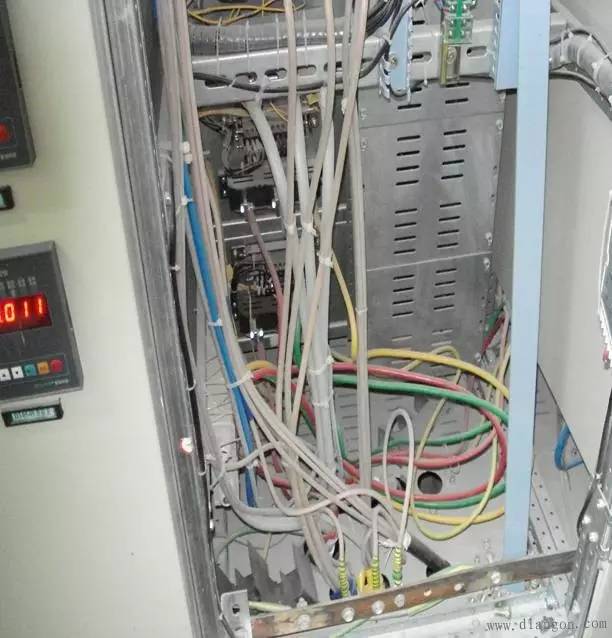

分配混亂，不注意，亂拉

必須考慮防雷電涌保護器

電力線電涌保護器的安裝應符合以下要求:

各級供電線路的電涌保護器應分別安裝在被保護設備供電線路的前端，電涌保護器的每個端子應與配電箱以內的線路同名端連接；

電涌保護器的接地端子應連接至配電箱保護接地線的接地端子板，且配電箱的接地端子板應連接至防雷區內的等電位接地端子板。

各級電涌保護器的連接線應平直，其截面積應與保護器相匹配，長度不超過0.5m：

帶有連接端子的電力線電涌保護器應卷曲。

帶接線柱的電涌保護器應通過線頭與接線柱連接。

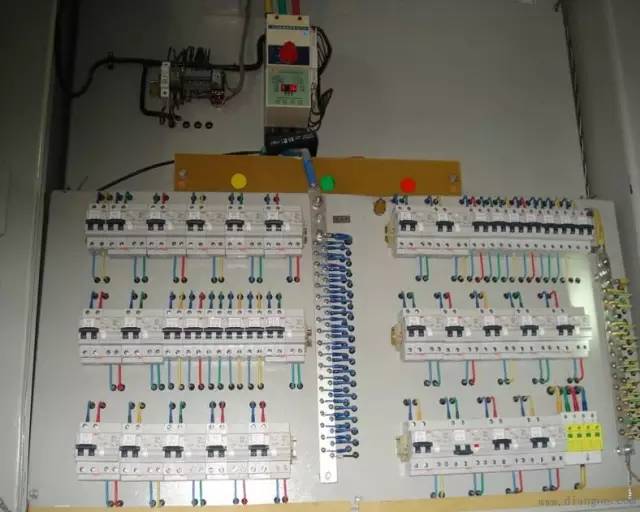

布線到位

開關盒

保護裝置

線長度

2

強調

不同電路的PE線不能壓接在同一端子上，從而保證了各電路的用電安全。

金屬線槽和橋架不能用作其他設備接地的連續導體。

插座PE線不能串聯

用于電纜接地的聚乙烯端頭未標有熱縮管或黃綠色色帶。

住宅開關箱應增加過壓和欠壓保護器。

配電箱預制落料孔鐵片脫落后，應將其堵塞，進線口應設有保護開口或護套。

匯流條的一個端子壓到兩根電線——需要錫制襯里和電線頭。

"
