Home 配電箱是家庭電路的中心樞紐，也是我們?nèi)粘Ｓ秒姷目傮w控制點。這也是一個非常不可或缺的裝飾過程。如果有一些潛在的安全問題，我們可以及時處理。然而，許多人不知道如何安裝home 配電箱。接下來，小版本的家居裝飾網將介紹home 配電箱的安裝方法和要點，并詳細說明配電箱的接線圖，供大家參考。

一、家庭配電箱安裝方式:

1.開敞式配電箱，配電箱是在客廳設計的。當安裝在墻上時，應使用開口螺栓(膨脹管螺栓)固定。螺栓長度一般為預埋深度(75 ~ 150毫米)、箱底板厚度、螺母和墊圈厚度加上約5毫米的“頭部余量”之和。對于較小的配電箱，也可在安裝處預埋木塊(根據安裝孔在配電板四角的位置配電箱)，然后用木螺釘配電箱或配電板固定在木塊上。

2、暗裝配電箱，配電箱預埋在墻內安裝，砌墻時預留孔洞的長度和寬度應比配電箱大20mm左右，預留深度為配電箱厚度加上孔洞墻面抹灰的厚度。當砌體配電箱時，可通過在箱體和墻體之間填充混凝土來固定箱體。

3、配電箱應安裝牢固，橫平豎直，垂直偏差不應大于3毫米；暗裝時，配電箱四周不應有縫隙，面板四周邊緣應靠近墻面，箱體與建筑物、構筑物的接觸部位應涂防腐漆。

4、配電箱螺旋熔斷器安裝在內部，電源線應連接到中間觸點的端子上，負載線應連接到螺紋端子上。這樣，當熔化的堆芯被裝載和卸載時，不會發生電擊。瓷塞保險絲應垂直安裝。

5.配電箱交流、DC或不同電壓等級的電源應有明顯標志。照明配電箱時，應分別設置零線(N線)和保護零線(PE線)母線，零線和保護零線應接在母線上，不得拼接，并應編號。

6、引出面板時，面板線孔應光滑無毛刺，金屬面板應安裝絕緣保護罩。金屬外殼配電箱外殼必須可靠接地(零)。

二、家庭配電箱安裝注意事項:

1、家庭配電箱分為金屬外殼和塑料外殼兩種，有明式和暗式兩種，盒子必須完好無損。

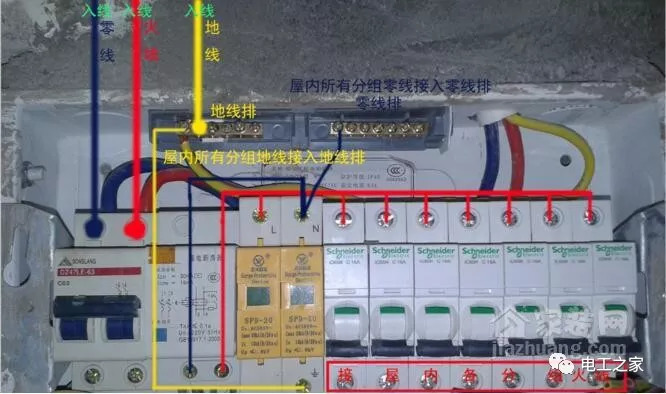

2、家庭配電箱接線母線箱內應分別設置零線、保護接地線、相線，并要完好，絕緣良好。

3.空氣開關的安裝座架應光滑無阻礙，并有足夠的空間。應安裝在干燥通風的地方，無障礙物，使用方便。切勿將配電箱安裝在盒子中以防火災。

4、家庭配電箱配電箱不應安裝得太高，一般安裝標高為1.8米，以便操作；進入配電箱的電氣管道必須用鎖緊螺母固定。

5、如果家庭配電箱配電箱需要開洞，洞的邊緣必須平整、光潔，配電箱埋在墻內時應垂直、水平，邊緣留5~6 mm的縫隙，配電箱接線應整齊、整齊，端子螺絲必須擰緊。

6、每條電路進線必須有足夠的長度，不得有接頭，安裝后注明每條電路的使用名稱，安裝完成后必須清理剩余的配電箱族配電箱族。

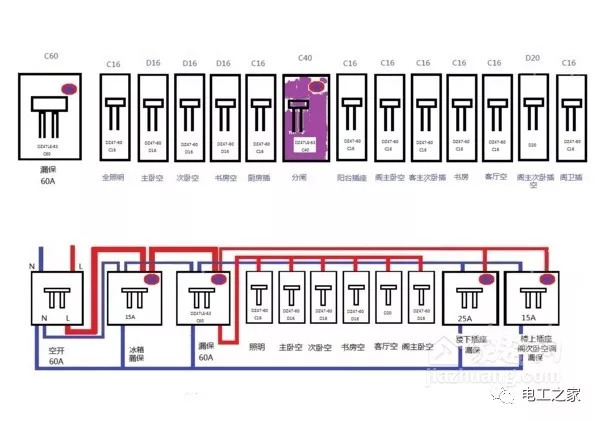

以上是邊肖為大家介紹的家庭配電箱的安裝方法。請參考配電箱的接線圖。安裝時較好請專業人員進行安裝，這樣可以避免許多安全隱患。請到電工家了解更多家居裝飾的安全知識。
