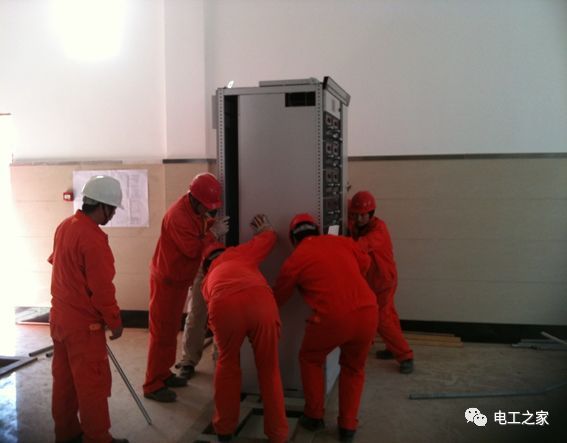

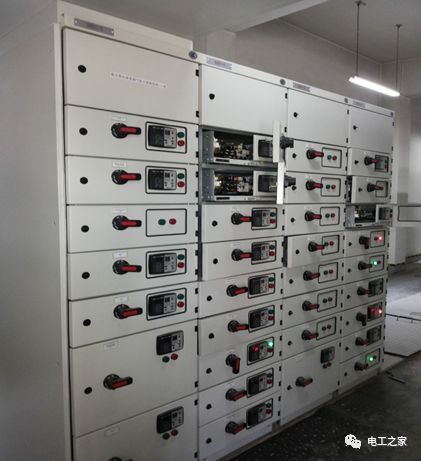

首先，開關柜安裝過程控制標準

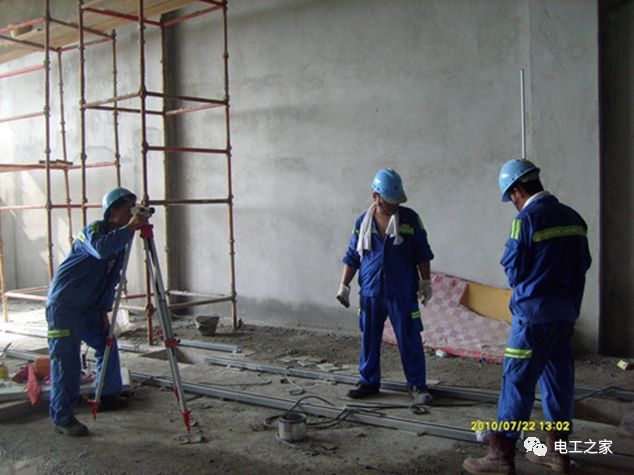

1.1根據設計圖紙和制造商的面板柜數據中的尺寸要求，制作面板柜基礎。

1.2 GB50172012電氣安裝工程面板、機柜和二次回路布線施工及驗收規范

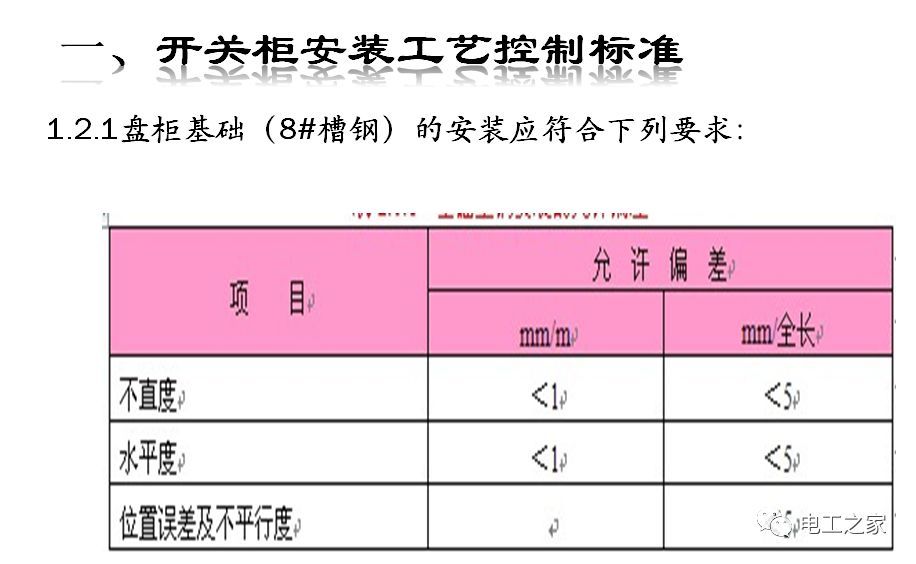

1.2.1圍護基礎(8#槽鋼)的安裝應符合下列要求:

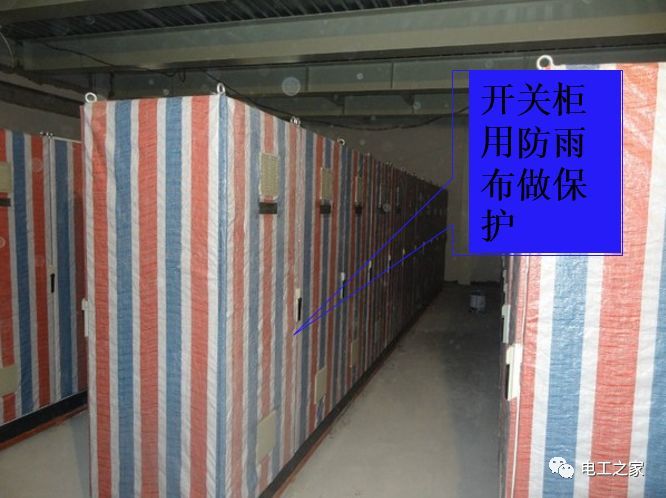

1.2.2新建變電站，為防止二次裝修和灰塵進入柜內，應使用帆布包裹柜體，以避免運行中柜體相線之間的擊穿。

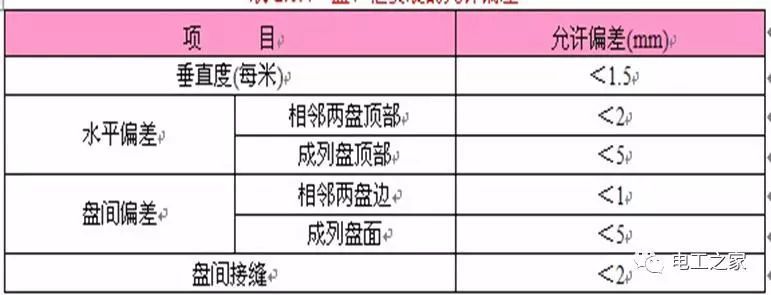

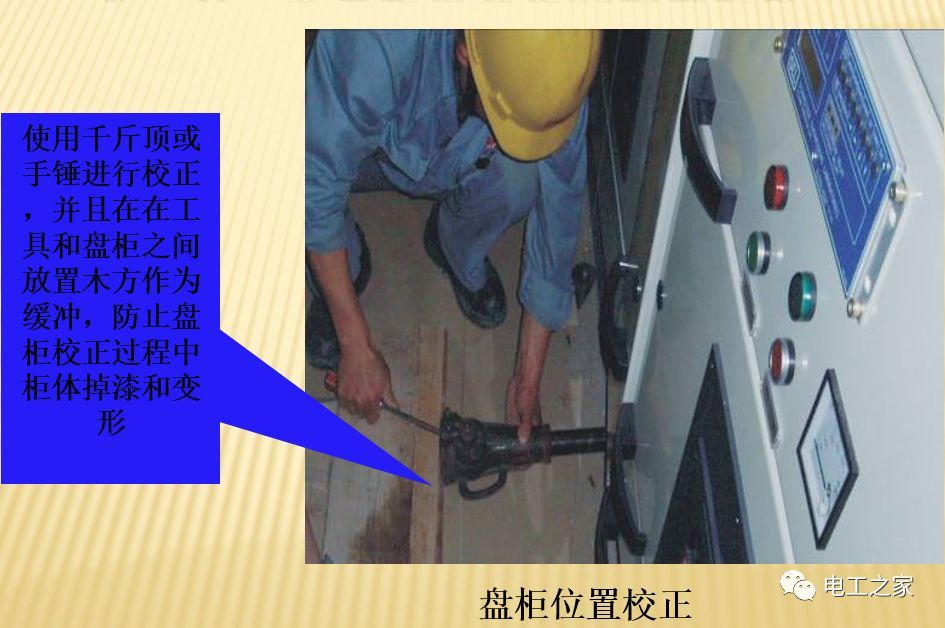

1.2.3當面板和機柜單獨安裝或成列安裝時，其垂直度、水平偏差、面板和機柜表面偏差以及面板和機柜之間接縫的允許偏差應符合下表的規定。

一、磁盤安裝過程控制標準，表，開關柜

二、電纜橋架施工過程控制標準

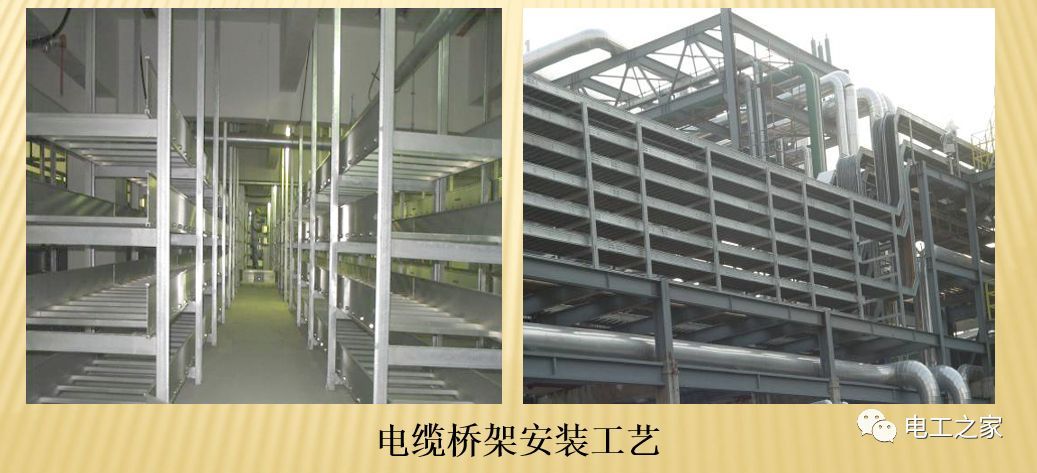

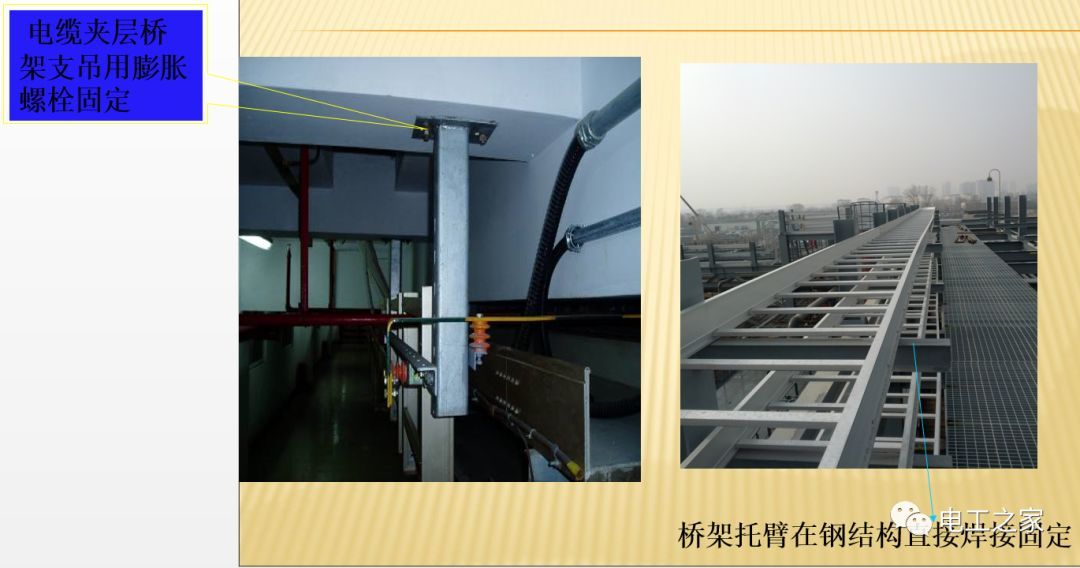

2.1、根據設計院圖紙、電纜敷設清單表和現場條件確定電纜橋架的路徑、位置、層數、規格。橋架安裝和電纜溝支架安裝符合GB50162006《電氣安裝工程電纜線路施工及驗收規范》

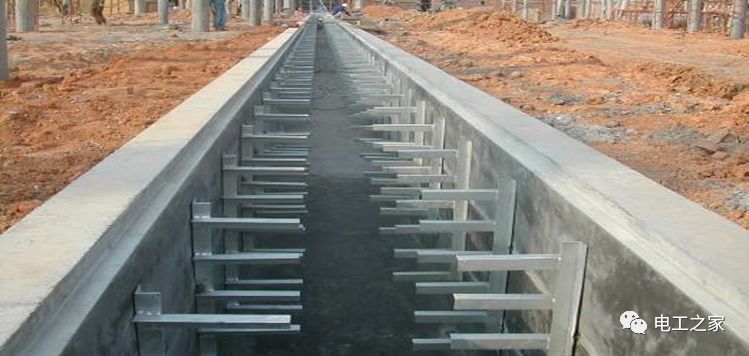

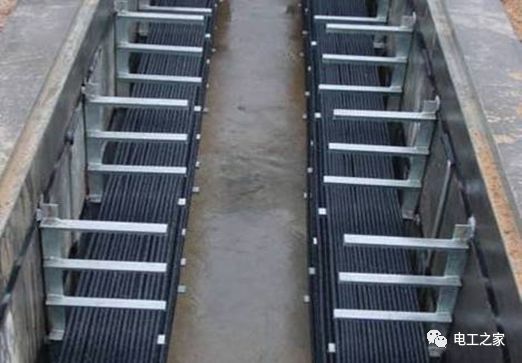

2.2、電纜溝支架一般直接焊接在預埋件上，預埋鐵件不能用膨脹螺栓固定，焊接部位應在支架安裝后涂漆。電纜支架應明顯接地且接地良好。(鋪設40*4鍍鋅扁鋼與接地網連接)

焊接到預埋件上的框架

2.3、電纜溝支架的固定應保證同一層支架在同一水平面上，其高度差不大于±5mm..

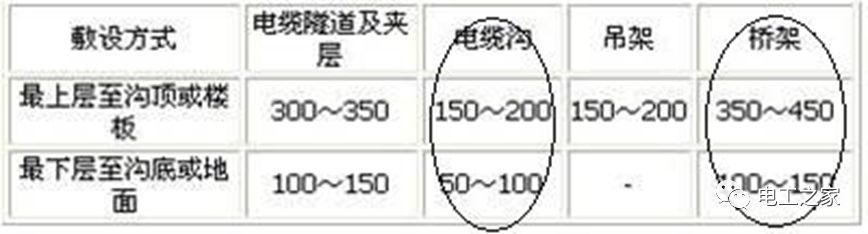

當設計未規定時，從電纜支架的較上層和較下層到溝頂、樓板或溝底和地面的距離應按照下表執行。

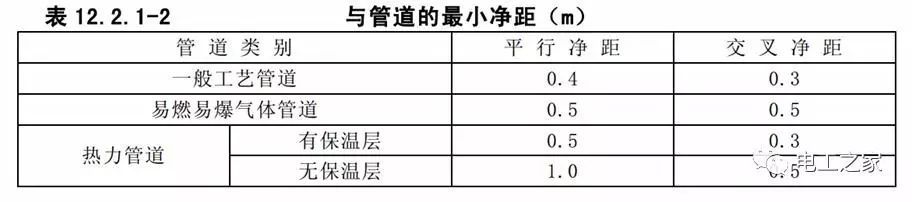

2.4電纜橋架敷設在易燃易爆氣體管道和熱力管道下時，當設計無要求時，與管道的較小凈距應符合表12.2.1的規定

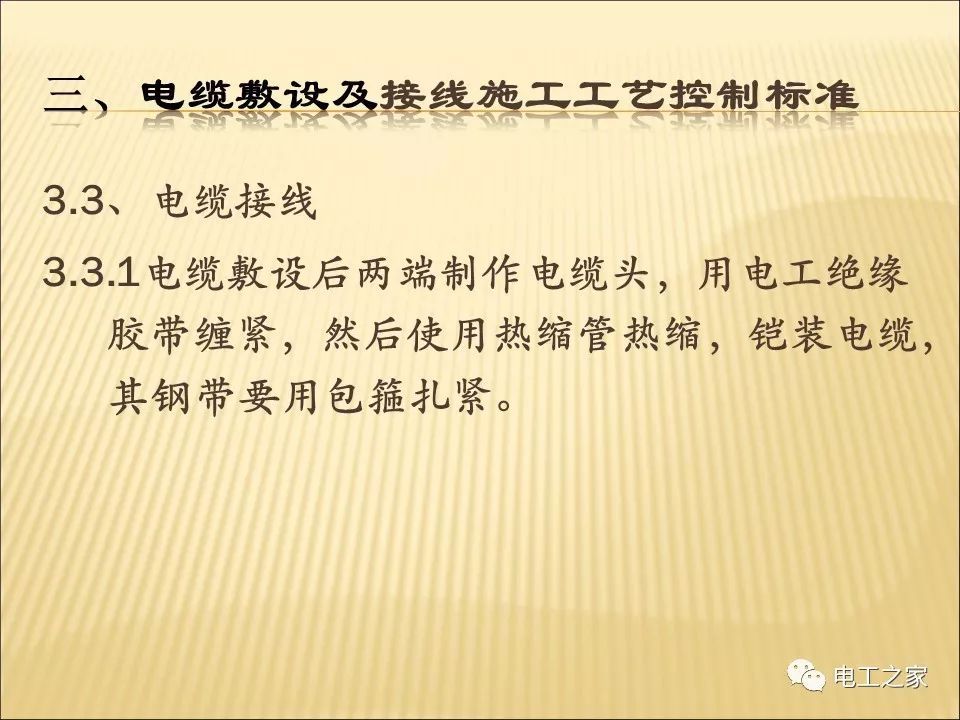

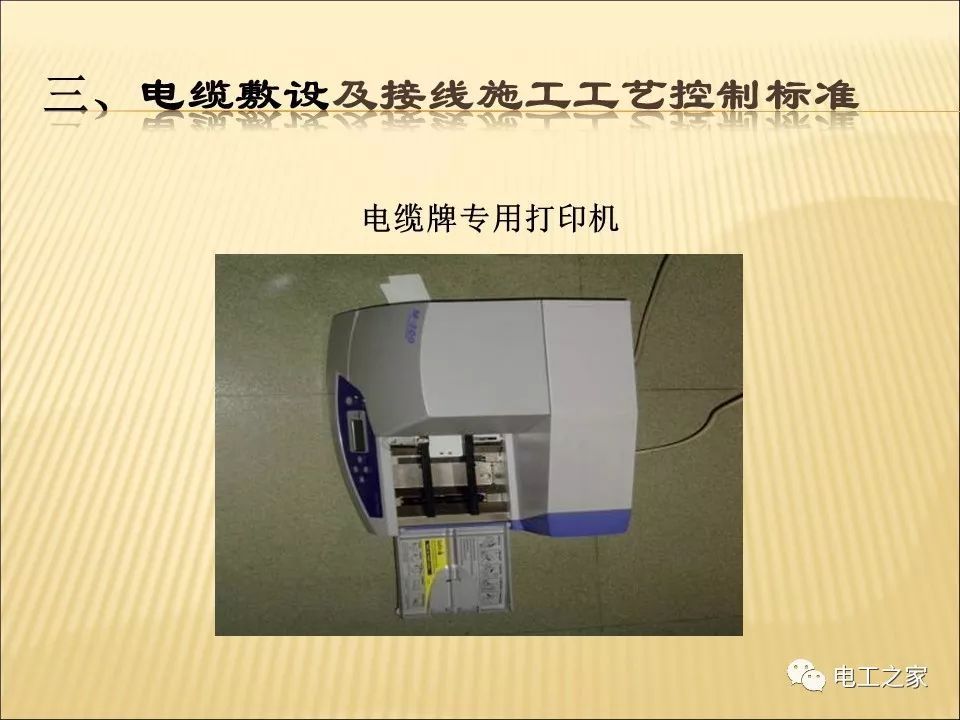

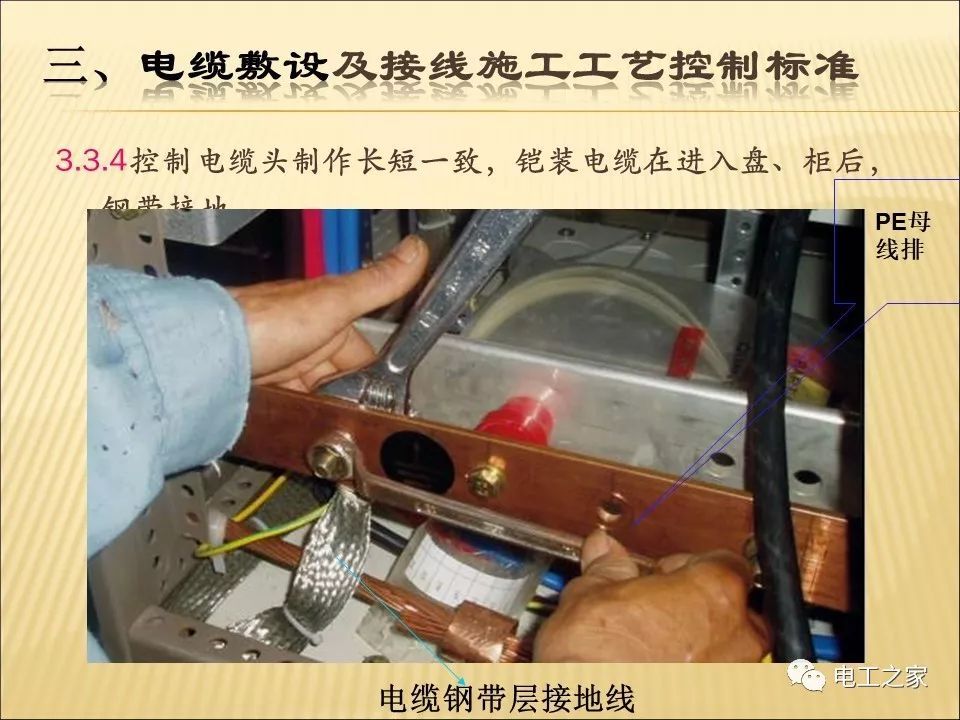

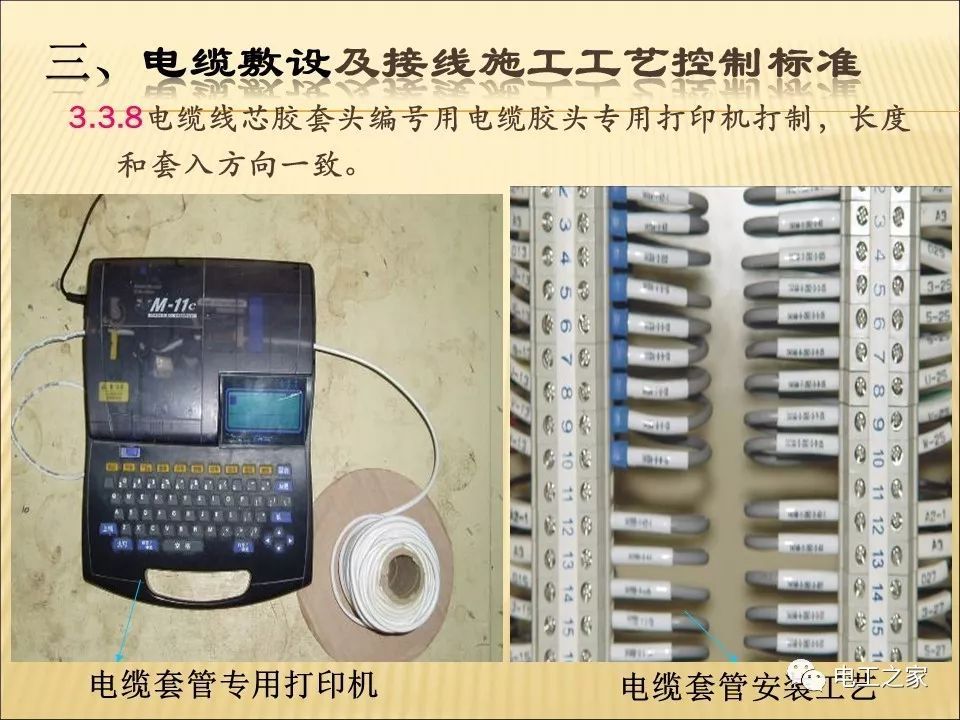

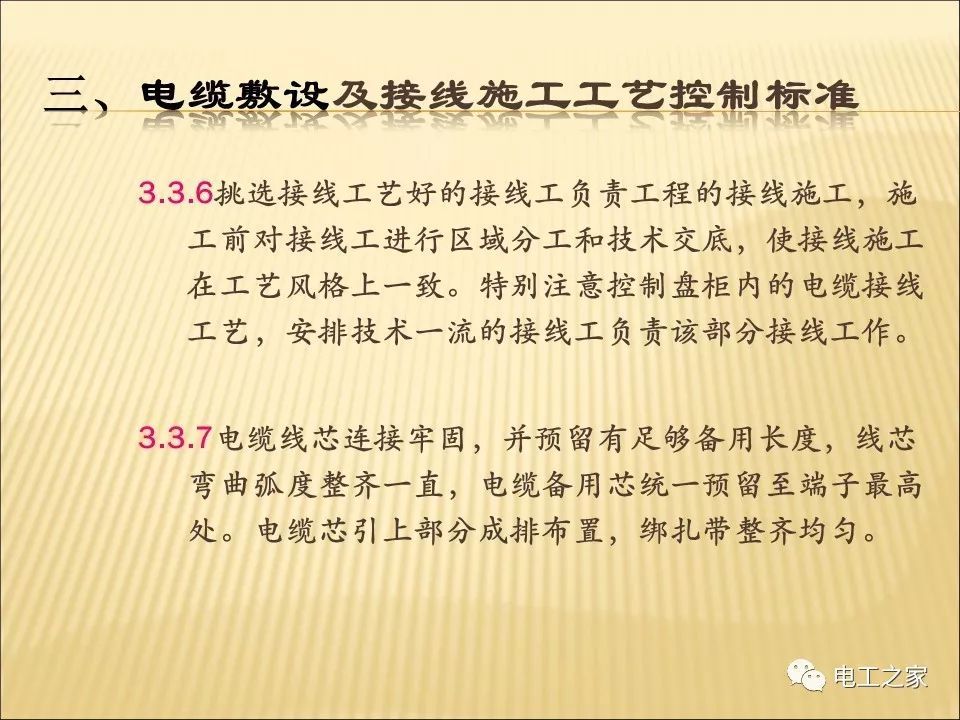

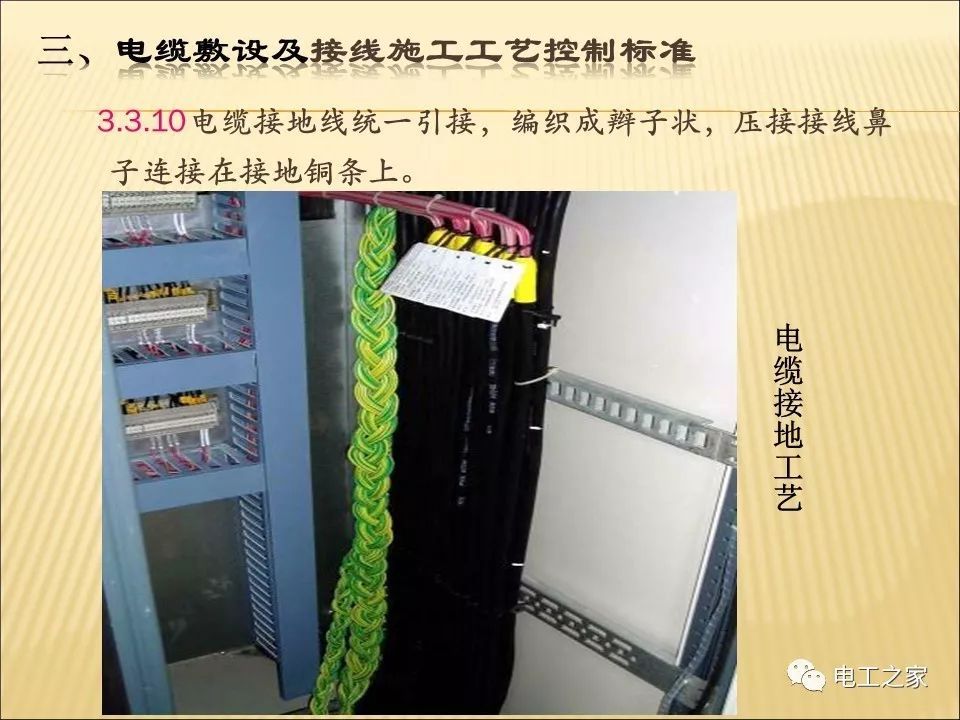

三、電纜敷設和布線施工技術控制標準

3.1、電纜預埋管道預埋

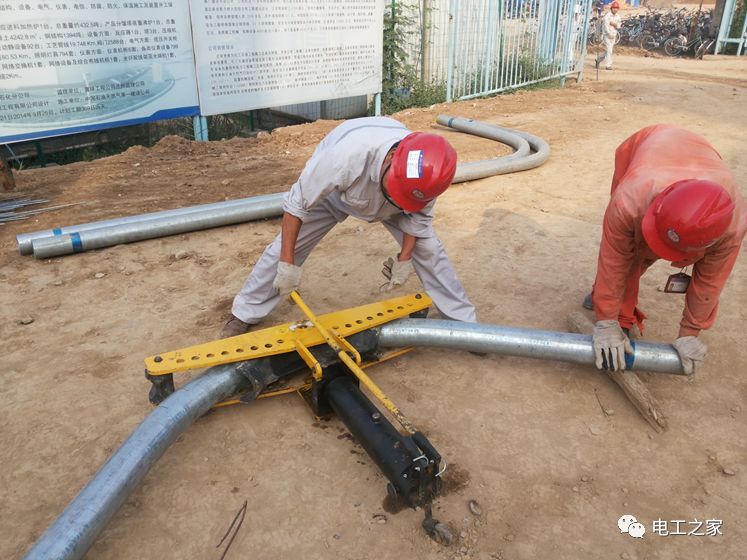

3.1.1國家標準鍍鋅鋼管的采購。壓彎管時應使用專用液壓彎管機，以保證電纜預埋彎管的質量。

3.1.2電纜通道模板安裝前，完成電纜預埋管的埋設施工，避免電纜通道的鉆孔和埋設對土建施工質量的影響。電纜管彎曲后，不應有裂紋和明顯凹痕，彎曲度不應大于管外徑的10%。

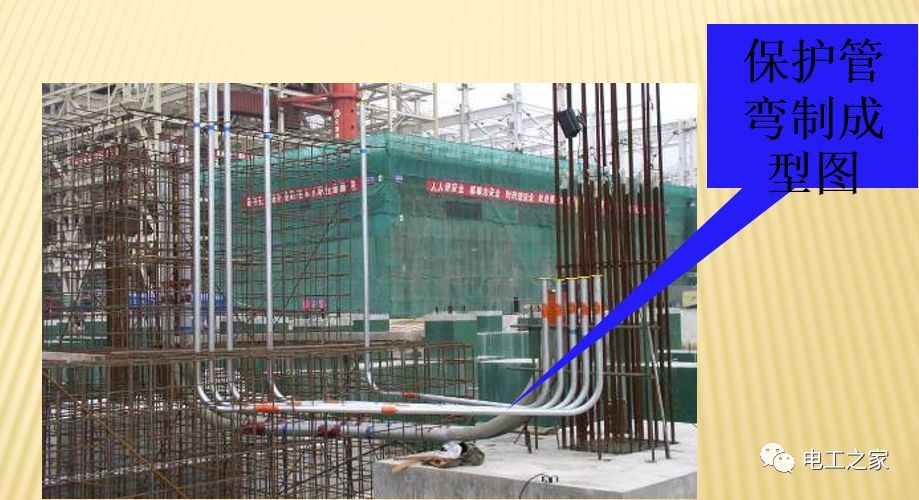

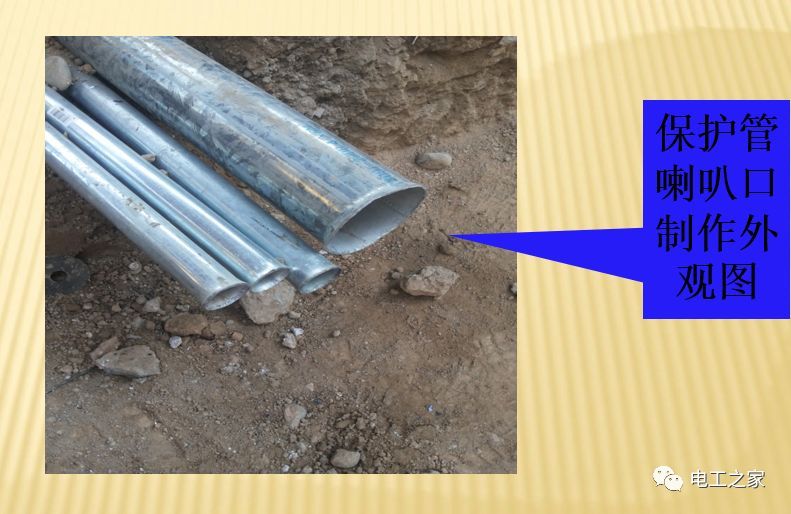

3.1.3彎曲保護管時，其彎曲半徑和彎曲度應符合規范要求。切割后，噴嘴應進行打磨，并根據需要制成喇叭形。鍍鋅管鍍鋅層涂防腐漆

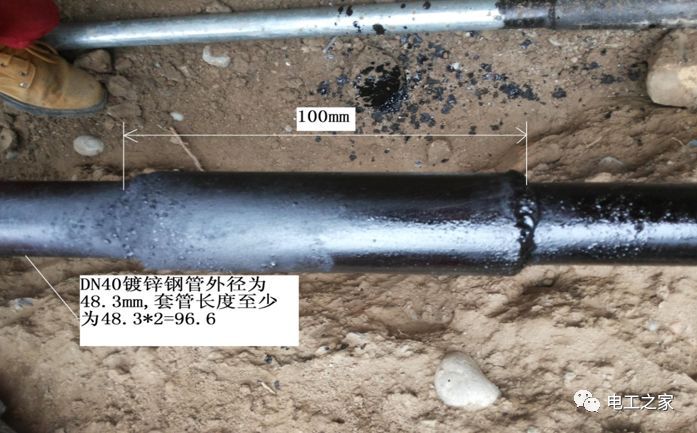

3.1.4。電纜預埋管埋設時(連接保護管)，應在地下使用短套管，套管長度至少為電纜管道外徑的2.2倍；套管和鋼管應完全焊接。刷防腐瀝青漆。連接電纜管時，管孔應對齊，接頭應緊密。地下水和泥漿不得滲入管道(埋地電纜保護管應采用接地扁鋼可靠接地)

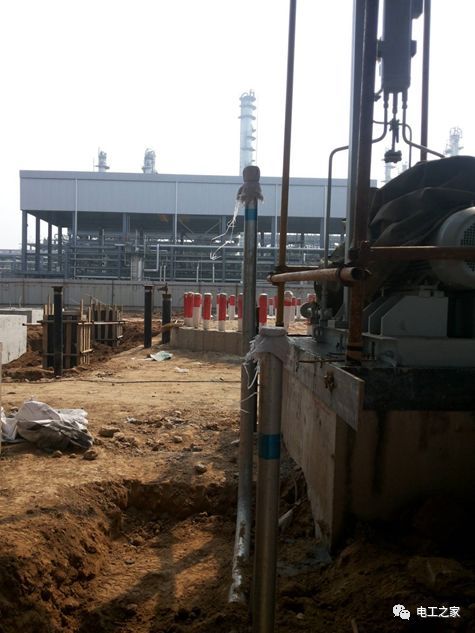

3.1.5保護管從地面伸出后，相同功率的電機管道應保證管道高度一致，保護管口應在電纜穿過管道前張開，以防止地面沉降，減小電纜上的垂直剪切力。

此外，電纜敷設前應對保護管的直徑采取保護措施，防止石塊和其他雜物堵塞管徑。

電機保護噴嘴應采取保護措施，并用布條進行遮擋保護。

電機保護噴嘴應采取保護措施，并用布條進行遮擋保護。

3.1.6一次到位埋設電纜預埋管，除按圖紙施工外，還應考慮設備接線的實際位置，防止預埋管位置的偏差影響電纜導線的美觀。

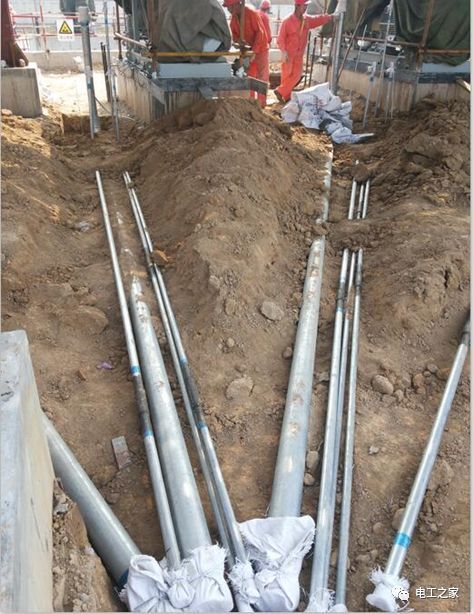

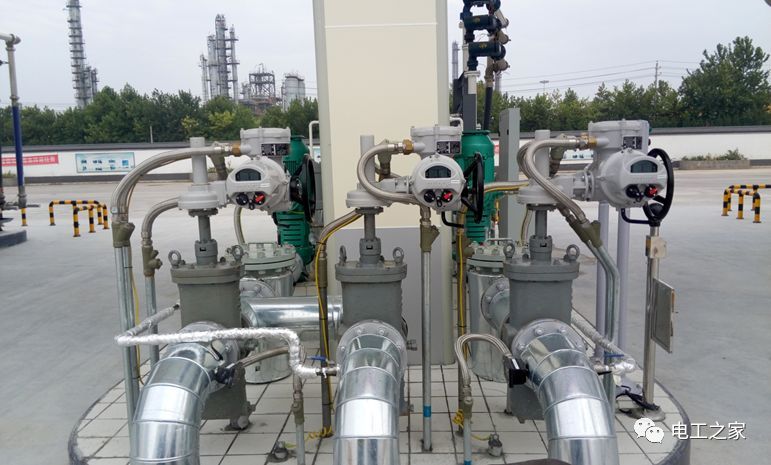

整齊美觀的電纜預埋管

3.1.7電纜預埋管的埋設高度應基本相同，垂直度偏差≤2mm；除了同一位置的電纜預埋管外，同一排、同一列的電纜預埋管也要求成排、整齊、標準。通過連接管或液位計可以保證管口的高度一致，并采用電纜埋設方法保證電纜埋設管成行列埋設。

2

整潔美觀的電纜管

3.2、電纜敷設

3.2.1電纜敷設前應進行電纜布線的總體規劃。電纜敷設應按照設計路線進行，同一路線的電纜應均勻敷設。根據布線剖面圖，即有多少電纜穿過某一點。同一通道中的電纜應避免交叉。

3.2.2高、低功率電纜按規定進行調節，高、低功率控制電纜自上而下配置。

3.2.3電纜敷設區域的溫度不得高于電纜允許的長期工作溫度。電纜與管道保溫層外表面平行敷設時，間距應大于500 mm，交叉敷設時，間距應大于300 mm，如達不到，應采取隔熱保護措施。

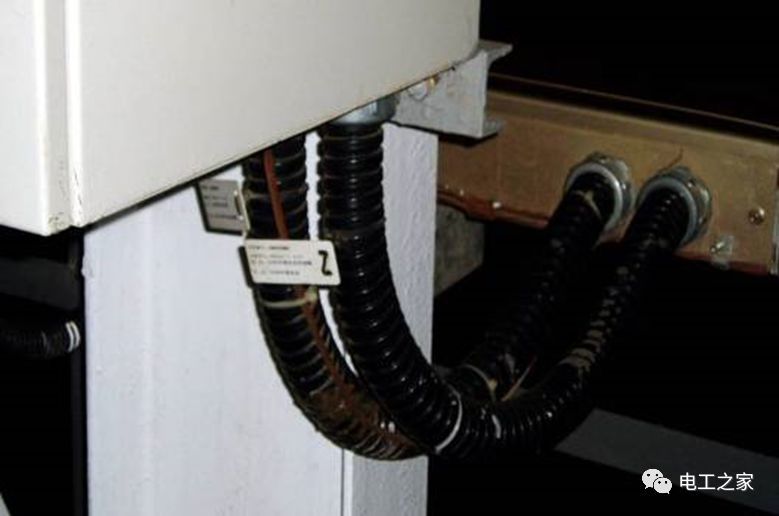

3.2.4電纜應使用開孔器從電纜架中引出，安裝電纜管，焊接固定，并用阻燃軟管接頭連接。不要使用軟管連接器，用熱塑性塑料管道保護管端。

電纜從電纜架中引出。

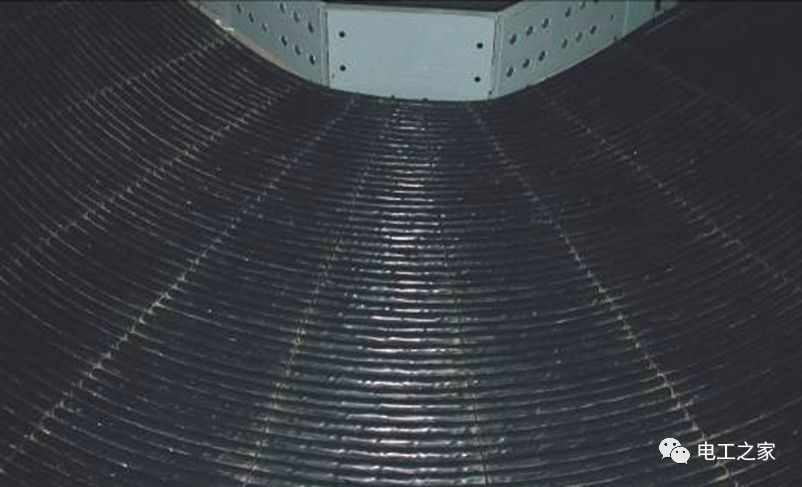

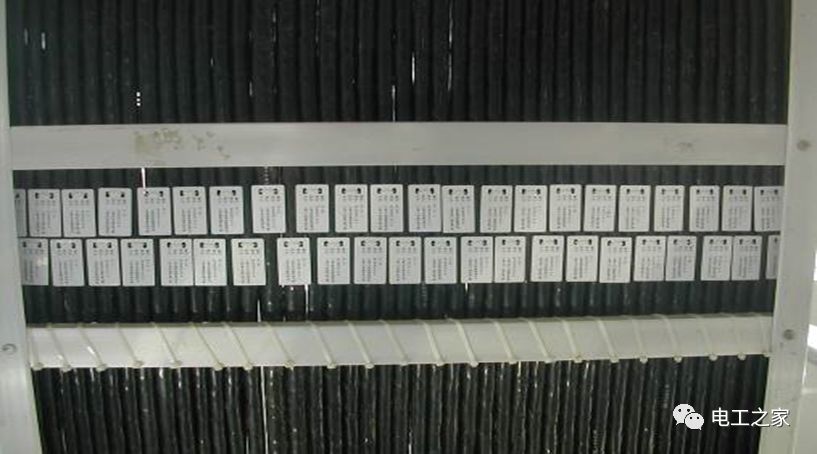

3.2.5電纜敷設施工時，應先進行臨時綁扎。同一路徑的電纜敷設完成后，應統一布置和固定，使其整潔美觀。電纜板不應夾在電纜中，而應緊固并布置在電纜外側。

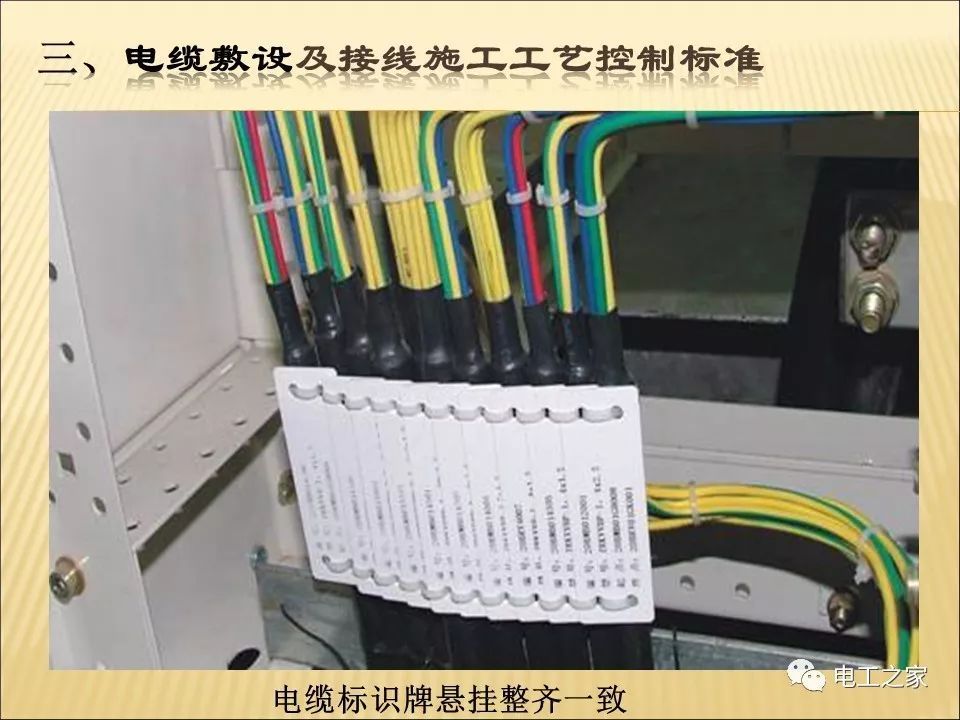

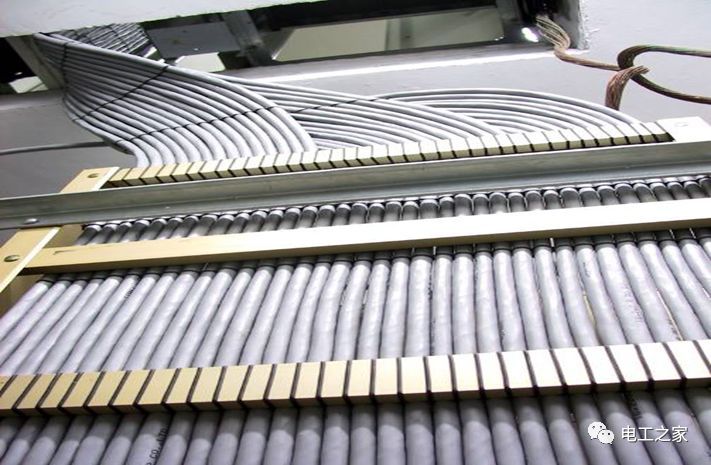

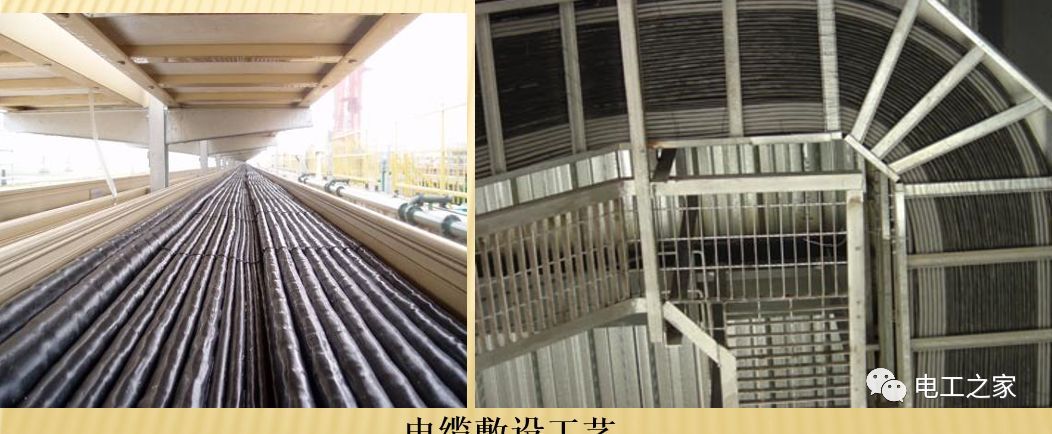

電纜鋪設整齊，排列美觀。

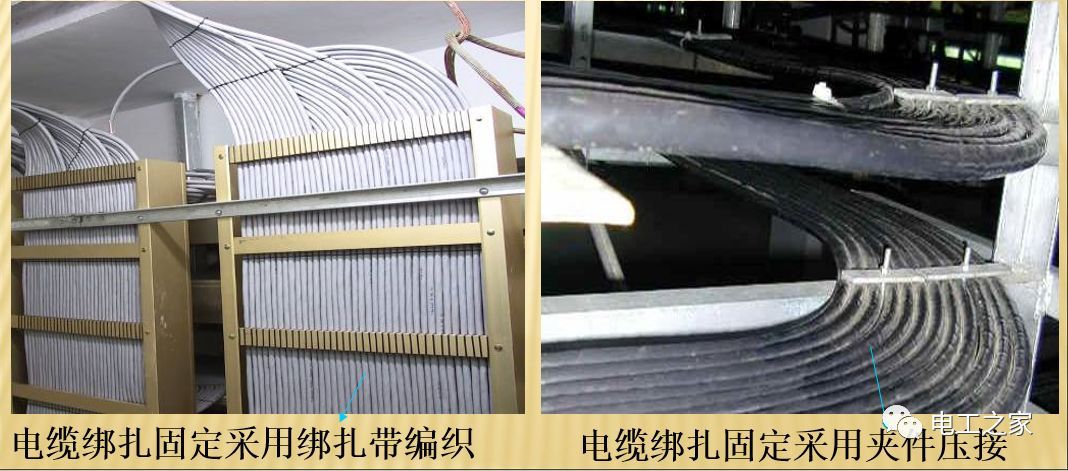

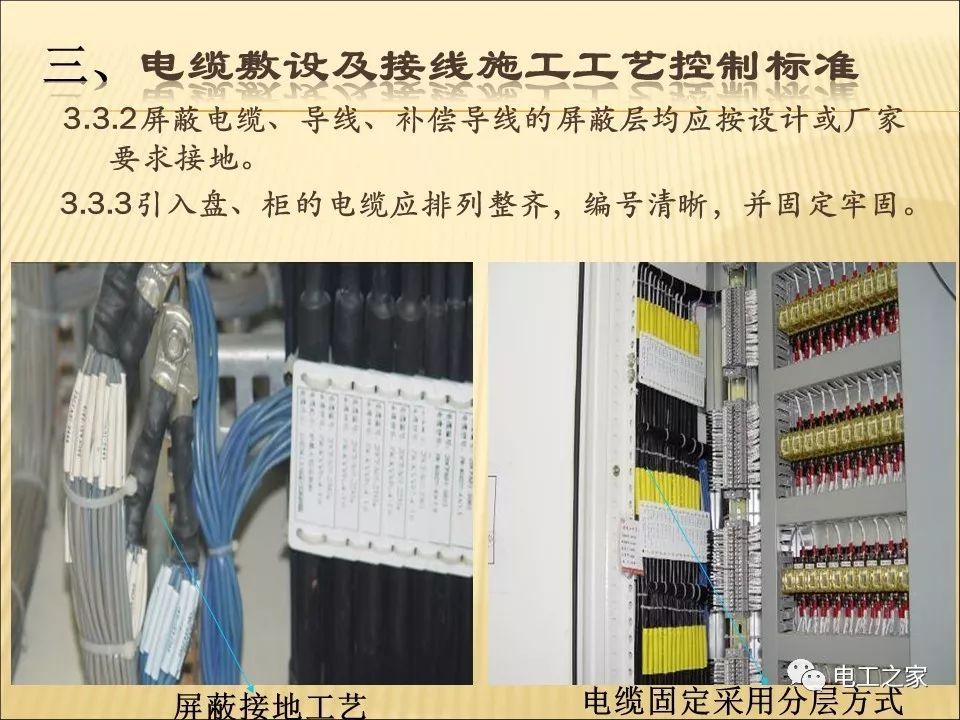

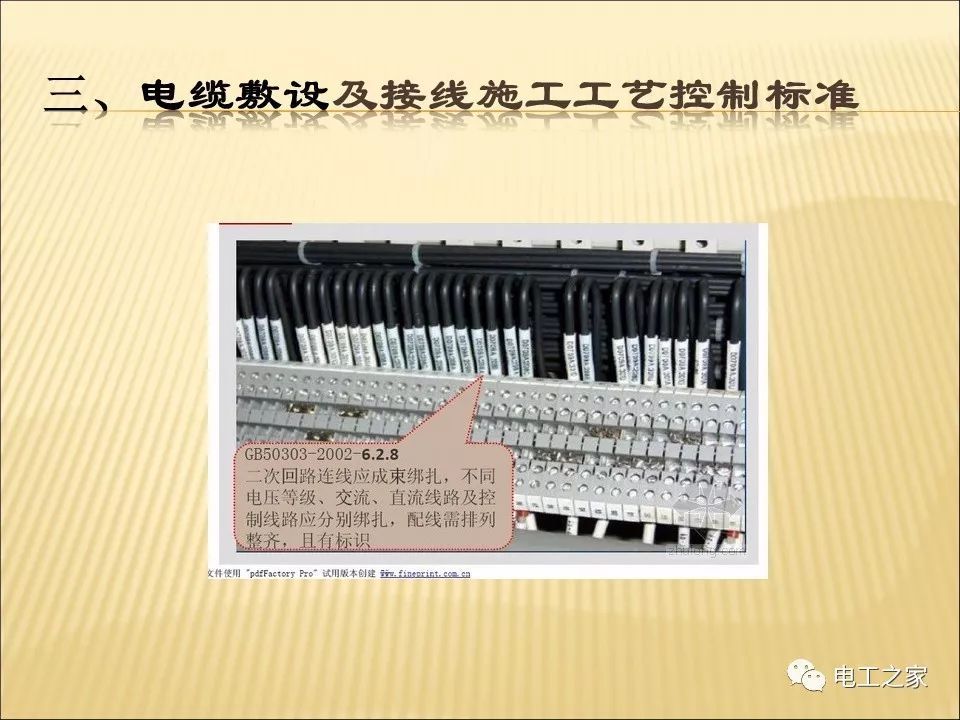

3.2.6電纜綁扎固定采用綁扎編帶和夾片壓接相結合的方法(即用一排排熱鍍鋅固定夾加工專用電纜，并訂購掛鉤螺絲固定電纜)，使電纜成層、水平、垂直、整齊、美觀。

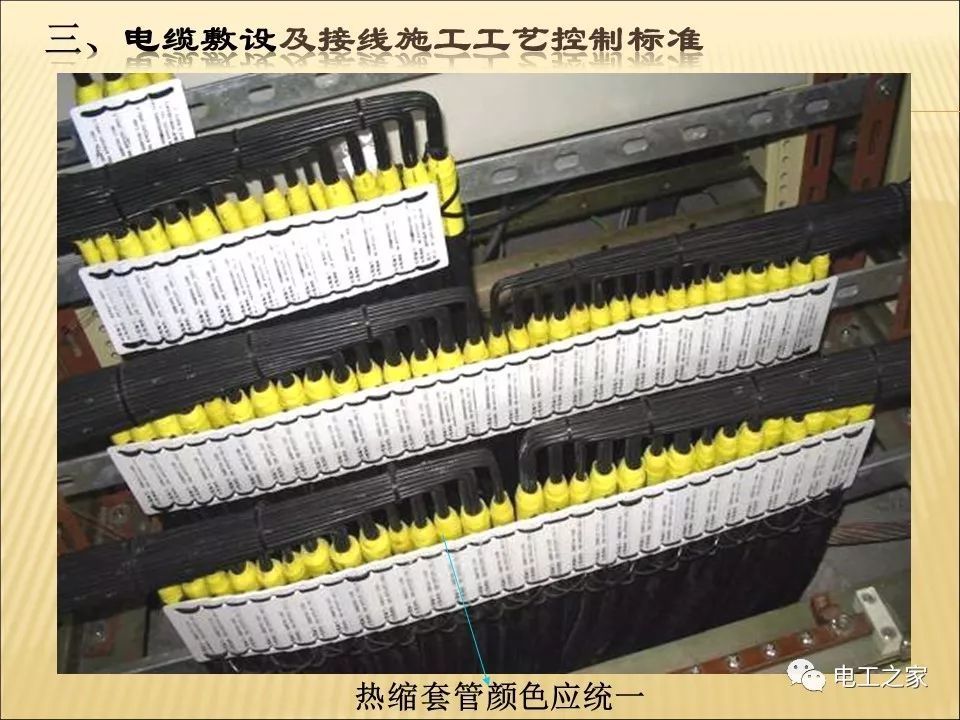

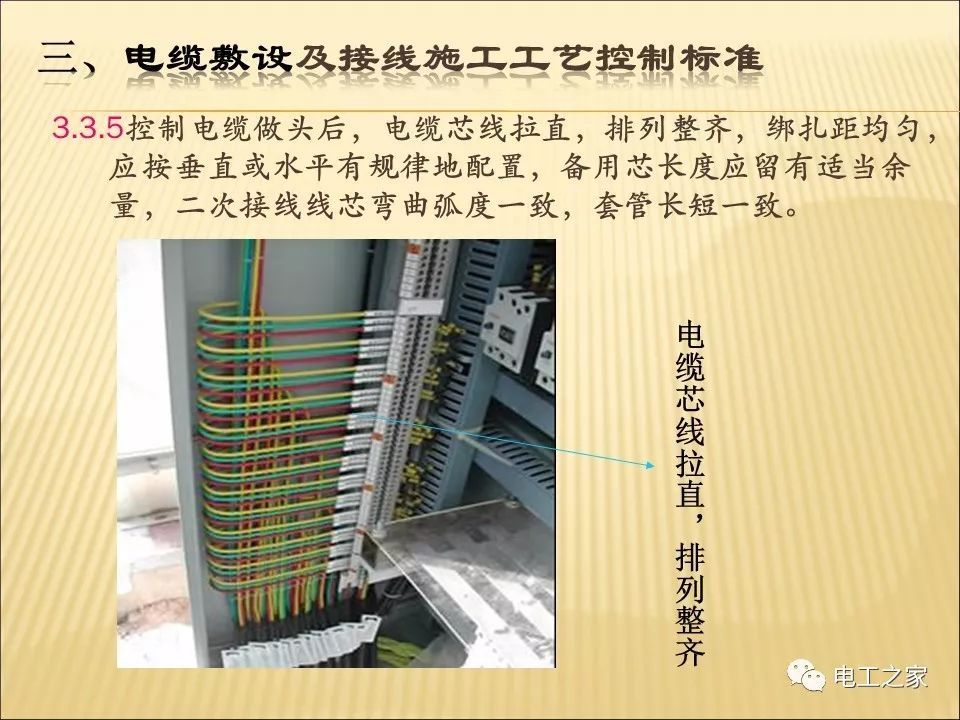

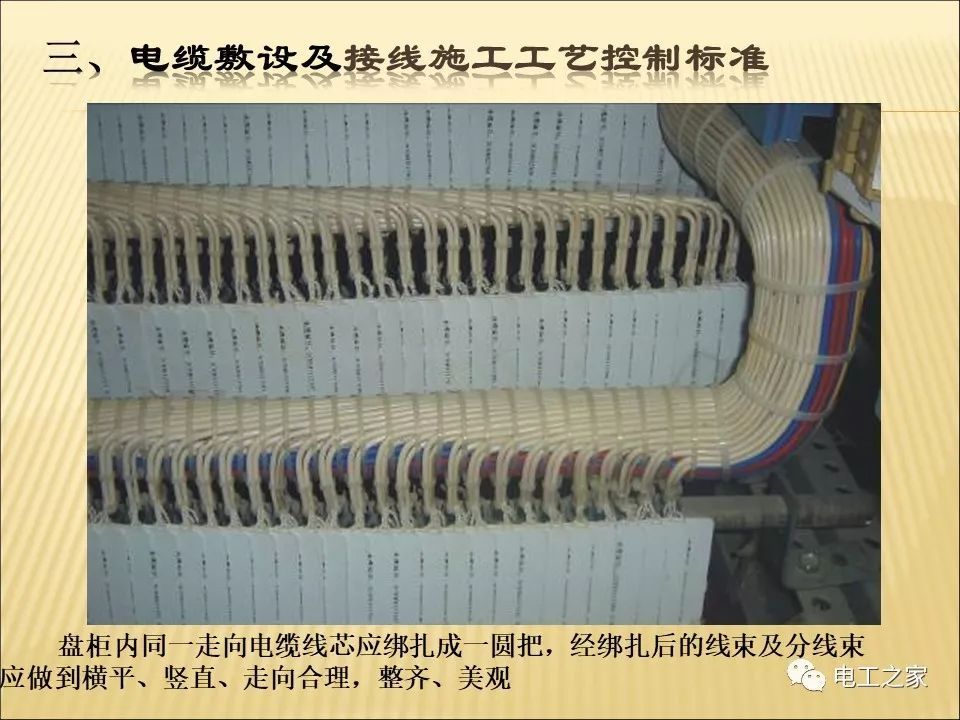

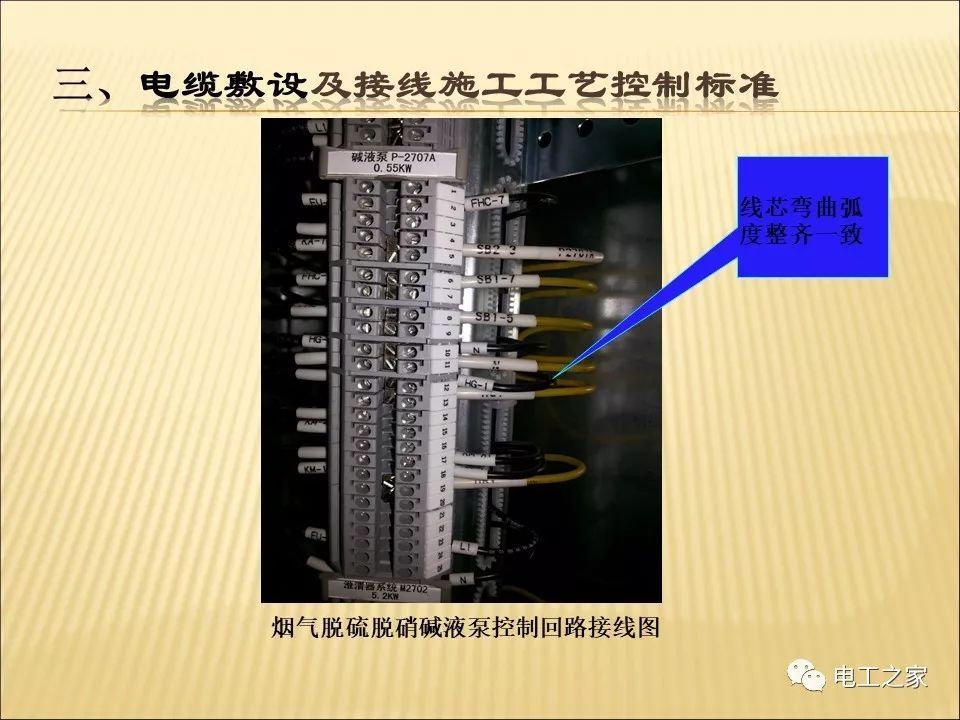

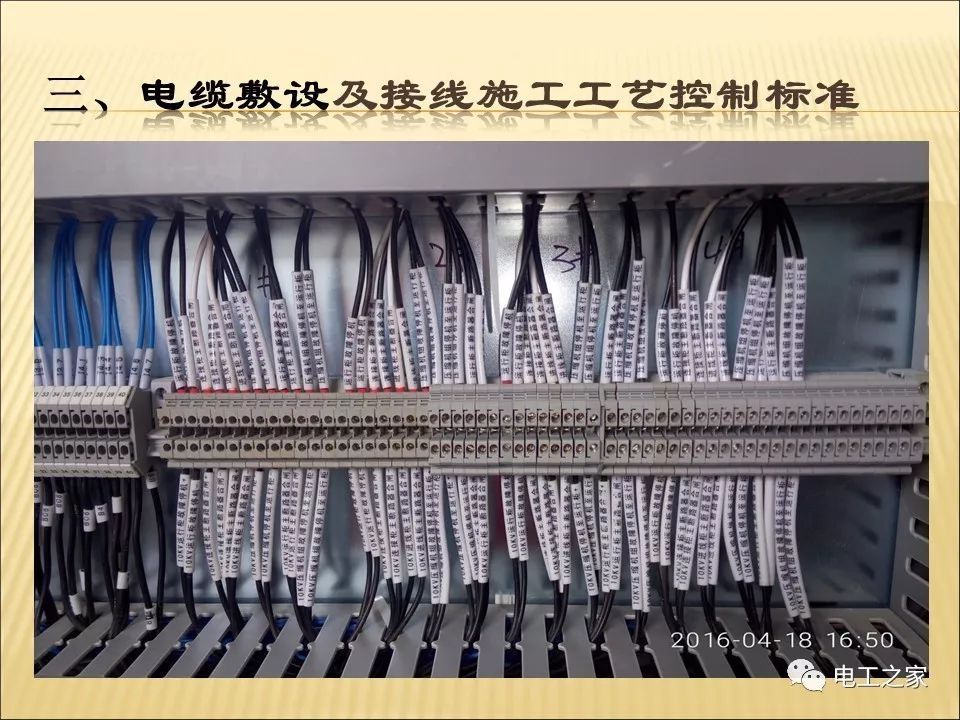

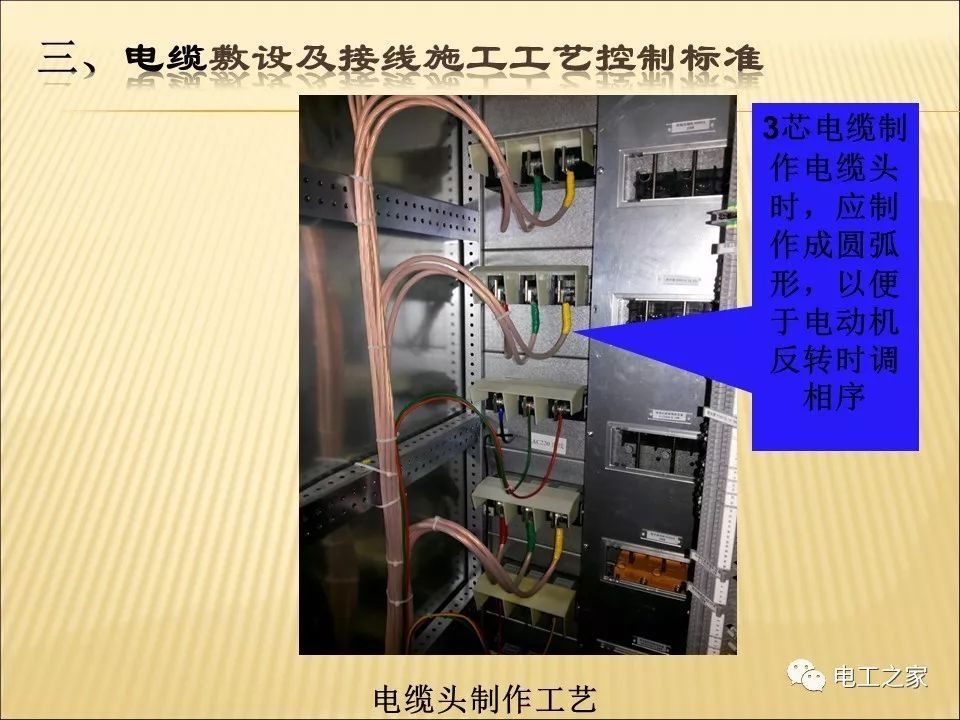

3.2.7對于控制電纜室內的電纜，除上述要求外，電纜引入線至控制面板底部應布置圓束，彎曲應平滑，彎曲半徑一致，符合規范要求。對于機柜面板下引入線較多的電纜，可在電纜夾層中增加垂直電纜橋架，使電纜引入線的布置更加整齊美觀。

控制電纜敷設過程

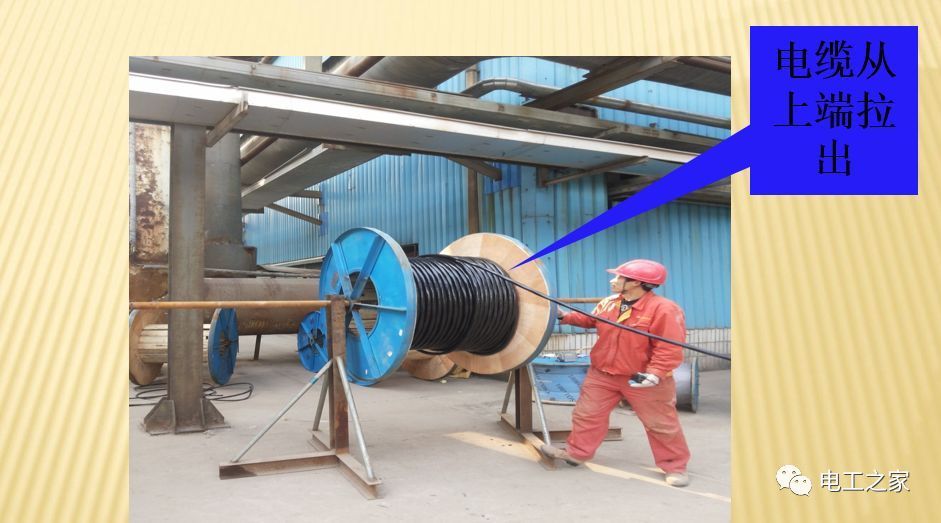

3.2.8電纜敷設時，電纜不得松動。電纜應從上端拉出。電纜敷設時，電纜應從托盤上端引出。電纜不得因支架和地面的摩擦而被拖動。電纜上不應有尚未消除的機械損傷，如鎧裝壓扁、電纜絞擰、護套開裂等。

3.2.9電纜應固定在以下位置:

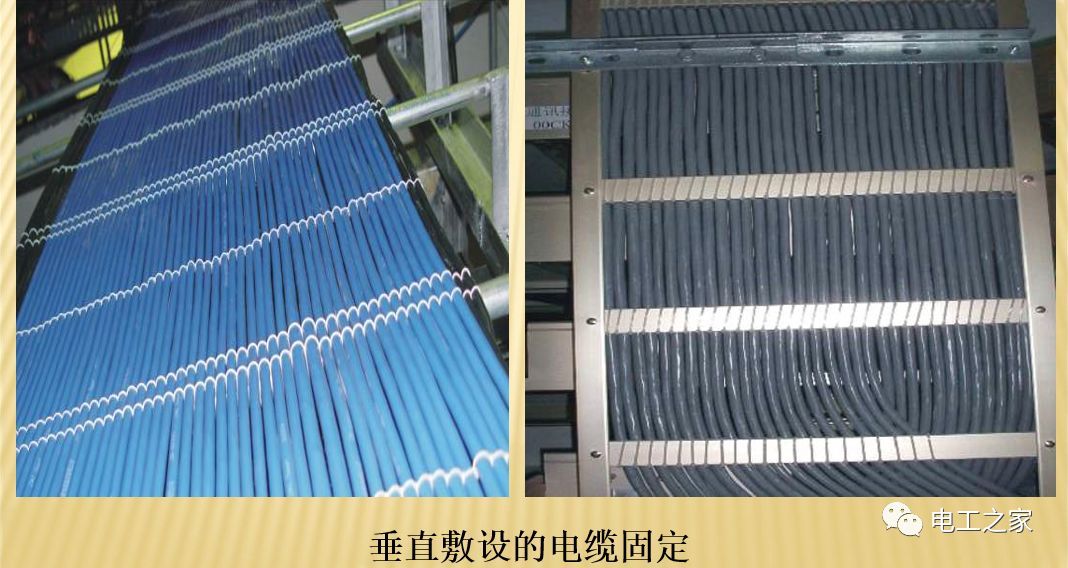

在3.2.9.1垂直敷設或傾斜超過45度的電纜應敷設在每個支架上，橋架每隔2m敷設一次。

在3.2.9.2水平敷設的電纜應位于電纜的頭部和端部，依次間隔10米，并位于電纜接頭的兩端。

水平敷設電纜固定

為滿足上述3.2.9.3電纜敷設要求，在電纜敷設前，必須在施工隊伍中做好交底工作，并派專人在橋梁轉角處布置和綁扎電纜。

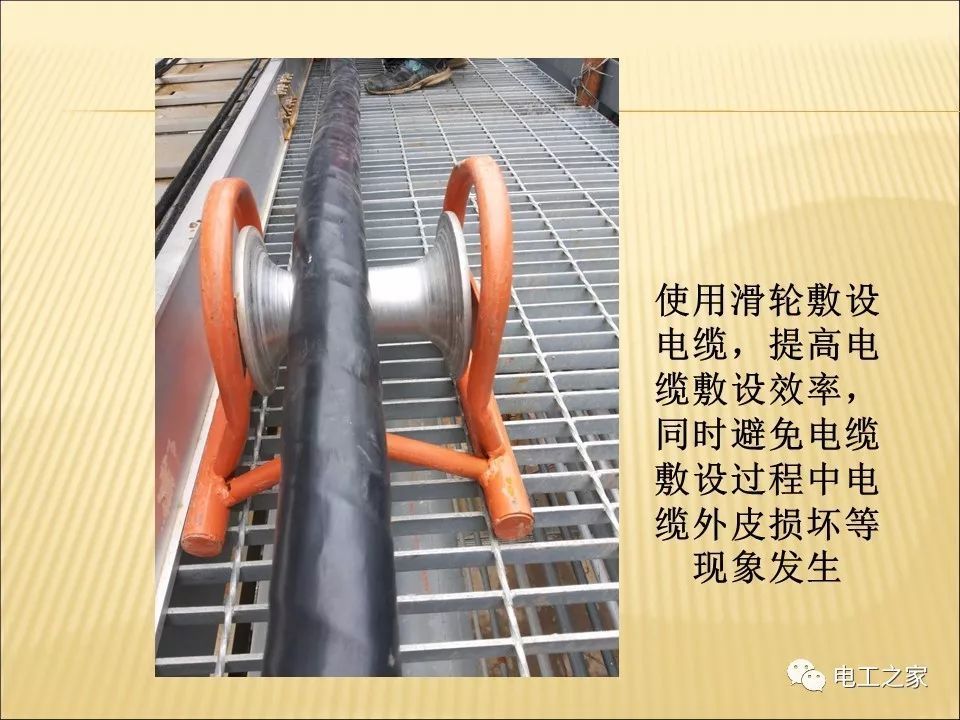

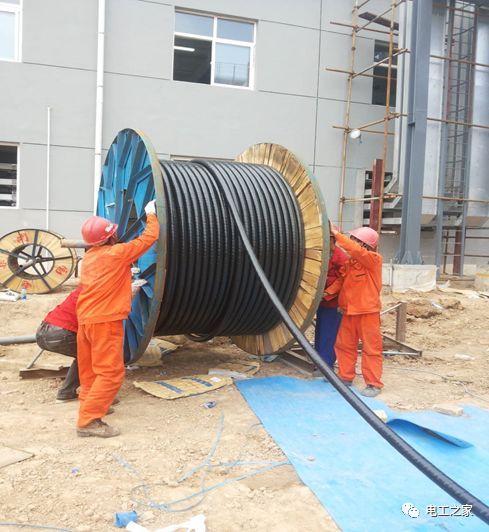

3.2.10機械電纜敷設速度應≤15m/min，牽引強度不應大于7kg/mm2，以防止電纜機械損傷。

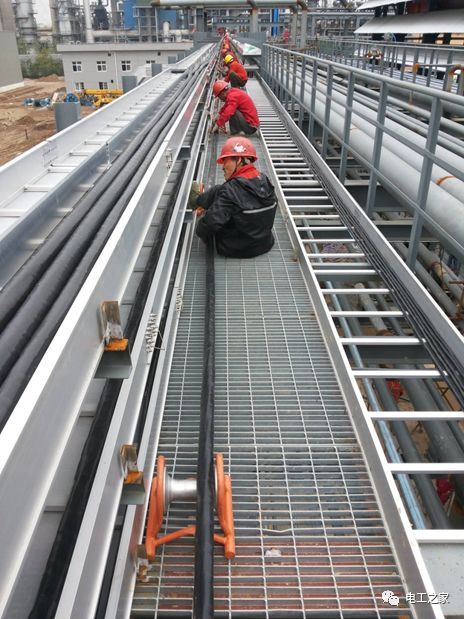

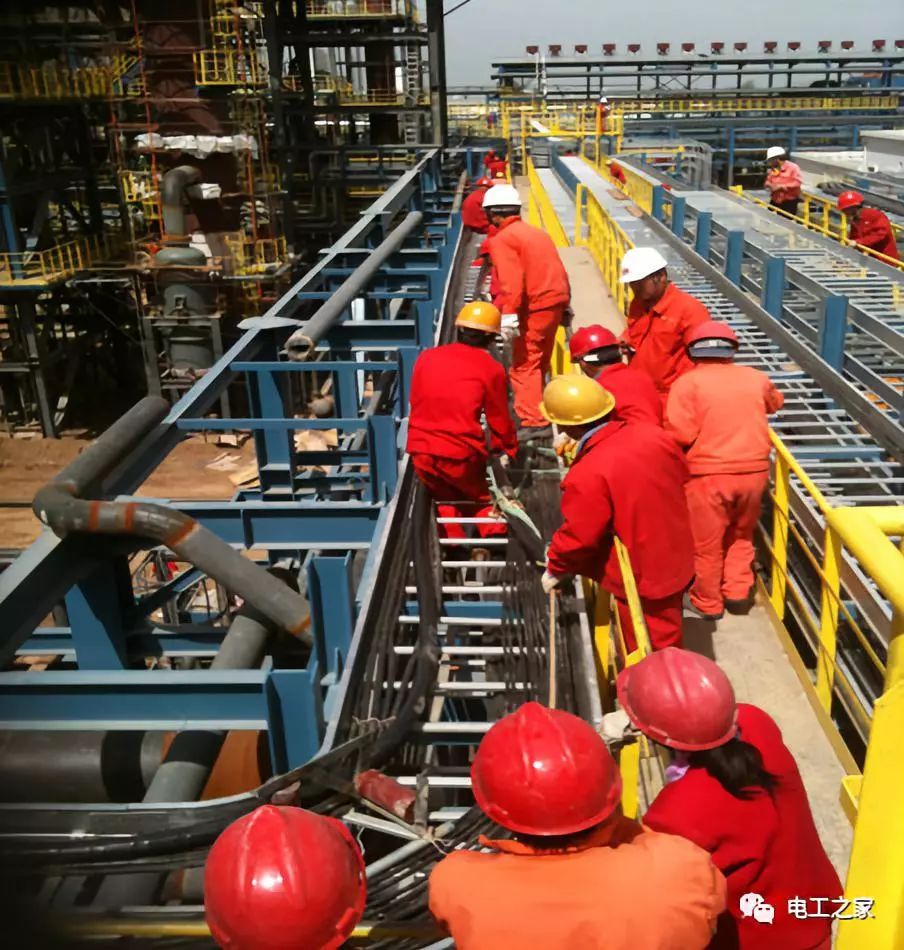

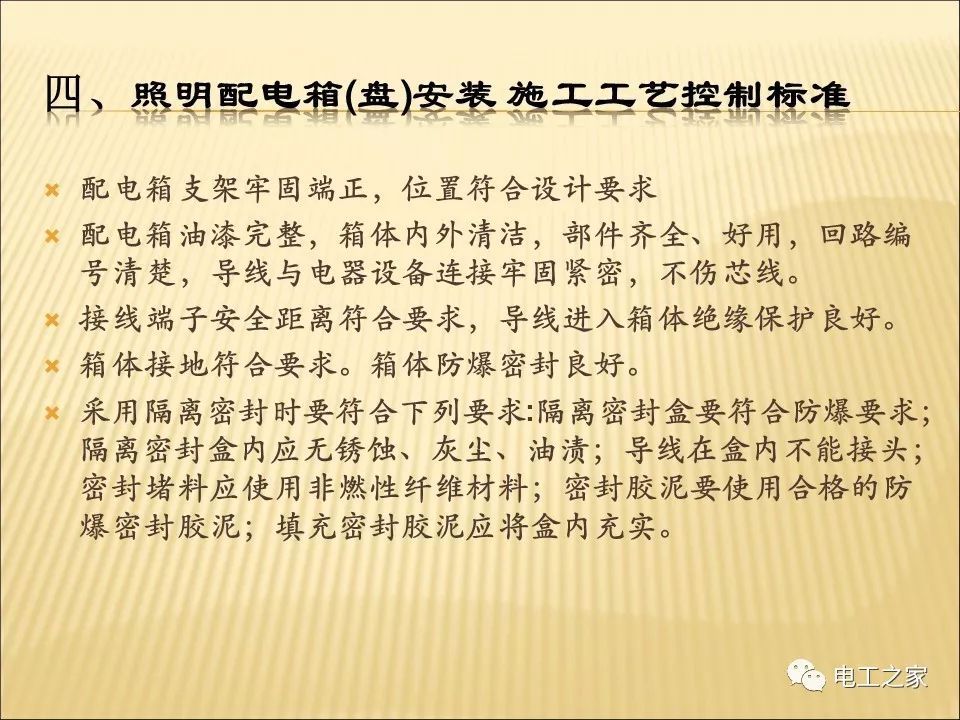

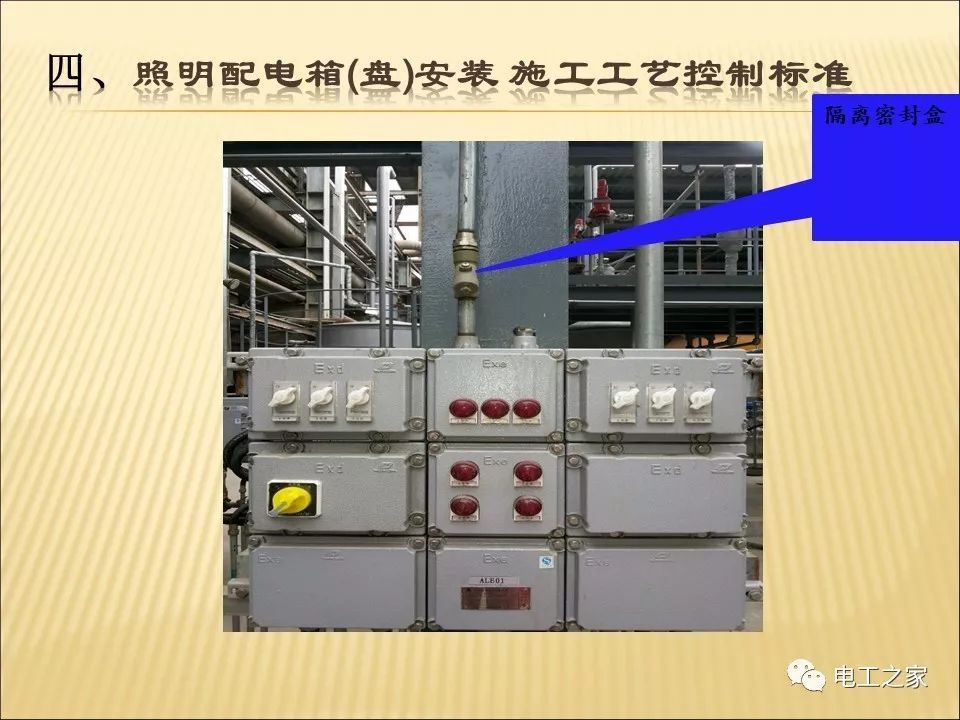

人工敷設電纜時，人員分布要均勻，服從指揮工長的指揮，共同工作。
