高壓配電柜時的“五項電氣預防措施”指的是什詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

高電壓配電柜也可稱為高電壓開關柜，是指電力系統在發電、輸電、配電、電力轉換和用電方面的通/斷、控制或保護功能。高壓開關制造業是輸變電設備制造業的重要組成部分，在整個電力行業中占有非常重要的地位。

一般來說，電壓等級為3.6千伏至550千伏的電氣產品主要包括高壓斷路器、高壓隔離開關和接地開關、高壓負荷開關、高壓自動重合閘和分段器、高壓操作機構、高壓防爆配電裝置和高壓開關柜等。

機柜中常用的主要二次元件(也稱為二次設備或輔助設備，指用于監控、控制、測量、調節和保護一次設備的低壓設備)包括以下設備:繼電器、電度表、電流表、電壓表、功率表、功率因數表、頻率表、保險絲、空氣開關、轉換開關、信號燈、電阻器、按鈕、微機綜合保護裝置等。

高電壓開關柜分類:

1.根據斷路器的安裝方法，可分為拆卸式(手車式)和固定式(根據斷路器的安裝方法)

(1)可拆卸式或手車式(用Y表示):表示柜內的主要電氣部件(如斷路器)安裝在可拆卸的手車上。由于手車柜的互換性好，電源的可靠性可以大大提高。常見的手車類型有:隔離手車、計量手車、斷路器手車、PT手車、電容器手車和二手手車等。

(2)固定式(用G表示):表示柜內所有電氣部件(如斷路器或負荷開關等)。)是固定類型。固定類型開關柜相對簡單且經濟。

2、按安裝位置:按安裝位置分為室內和室外

(1)室內使用(用N表示)；表示只能在室內安裝和使用。

(2)室外使用(用W表示)；表示它可以在室外安裝和使用。

3.按柜體結構:按柜體結構可分為四類:金屬封閉式鎧裝型開關柜，金屬封閉式間隔型開關柜，金屬封閉式箱式開關柜和開放式開關柜；

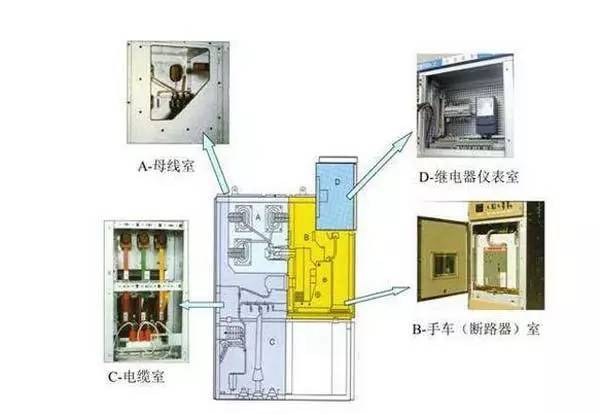

(1)金屬封閉鎧裝型開關柜(用字母K表示)金屬封閉開關設備，其中主要部件(如斷路器、變壓器、母線等。)分別安裝在由金屬隔板隔開的接地隔間中。

(2)金屬封閉隔板開關柜(用字母J表示)類似于鎧裝金屬封閉開關設備，其主要電氣部件也分別安裝在單獨的隔間中，但一個或多個非金屬隔板滿足一定的保護等級。

(3)金屬封閉箱開關柜(由字母x表示)開關柜外殼是金屬封閉開關設備。

(4)開路類型開關柜，無保護等級要求，外殼部分為開路開關設備。

高壓配電柜時的“五項電氣預防措施”指的是什么？

高壓開關柜的“五防”也稱為“五防一通”。一般來說，防止電氣誤操作的裝置可分為機械、電氣和綜合三類五項內容，稱為“五防”，是保證設備和人身安全、防止誤操作的重要措施。

高壓開關柜的五個預防措施是:

1、防止負荷分離開關。(隔離開關不能在斷路器、負載開關和接觸器閉合狀態下操作。)

2、防止假分、假斷路器、負荷開關、接觸器。(只有當操作說明與操作設備相對應時，才能操作被操作的設備)

3.當接地開關處于閉合位置時，防止其閉合斷路器和負載開關。(只有當接地開關處于斷開狀態時，隔離開關或手車才能閉合到工作位置，斷路器和負荷開關才能操作閉合)

4.充電時防止接地開關誤合。(只有當斷路器關閉時，隔離開關或手車才能操作，才能從工作位置退回到試驗位置，接地開關才能閉合)

5、防止誤入帶電區間。(只有當車廂沒有充電時，門才能打開進入車廂。)配電室的“五防”是防火、防水、防雷、防雪和防小動物。“一個電話”意味著保持良好的通風。

實現電力“五防”功能已成為電力安全生產的重要措施之一。隨著電網的不斷發展和技術的不斷更新，防誤裝置得到了不斷的改進和完善。

防誤裝置的設計原則是:所有可能引起誤操作的高壓電氣設備都應配備防誤裝置和相應的防誤閉鎖電路。

電源系統中的五項預防措施是指:

(1)防止斷路器誤分合閘。

(2)防止負荷分離開關。

(3)防止帶電掛(閉)接地線(接地開關)。

(4)防止用接地線輸電，即防止用接地線(接地開關)斷路器(隔離開關)。

(5)防止誤入帶電區間。

欲了解更多精彩內容，請關注電動老虎網微信公眾號(steg7895)。

更多選型規格報價定制等問題可及時聯系廠家，以上就是高壓配電柜時的“五項電氣預防措施”指的是什全部內容。
