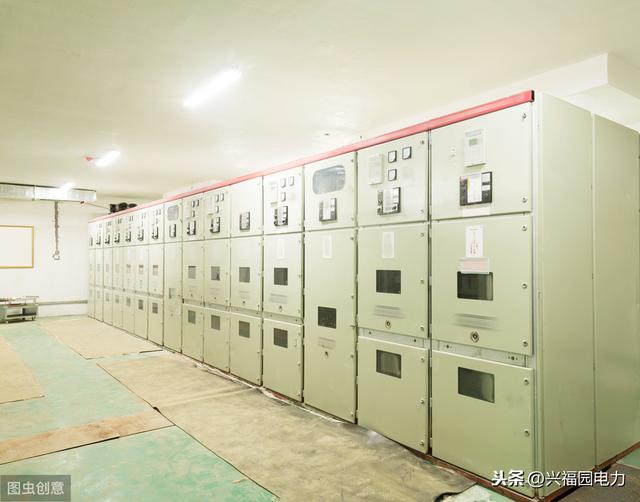

高壓開關柜閉鎖裝置的所謂“五防”功能開關柜。整體要求是完全鎖定、完美可靠。以下是普通手車類型開關柜(KYN28A-12)的示例。中央型開關柜的“五防”功能是防止斷路器誤分合閘。防止帶負荷分合閘的隔離開關或金屬密封(鎧裝)式開關柜的手車隔離插頭隨負荷推入和拔出；防止帶電接地線或接地開關；用接地線或接地開關防止閉合；防止誤入帶電區間。這五種誤操作可以通過機械鎖實現其保護功能，具體表現在以下幾個方面:

保護功能通過機械鎖實現

1.當接地開關處于閉合位置時，斷路器小車只能被推到測試位置。接地開關打開后，允許開關小車?yán)^續移動到工作位置。

2.當斷路器小車處于試驗位置時，應插入二次插頭；當斷路器小車處于工作位置時，二次插座上的壓板被小車上的擋板擋住，壓板不能抬起，二次插頭不能拔出。

3.當五防開關柜時，后下蓋板和接地開關由連接銷裝置隔開。只有當接地開關閉合時，蓋板才能打開。當蓋板關閉緊密時，接地開關允許打開和關閉。

4.在將小車開關推入開關柜的過程中，母線側觸頭前的絕緣隔板將自動拉開。

5.為了方便操作人員測量高壓電纜的絕緣，在開關柜范圍內的下樁頭擋板(電纜側靜觸頭)上開有絕緣檢測孔，每次絕緣測量時，必須按規定確認無電后才能進行絕緣測量。

6.電氣顯示裝置不得用作無電設備的基礎。但是，如果指示通電，禁止在設備上工作。
