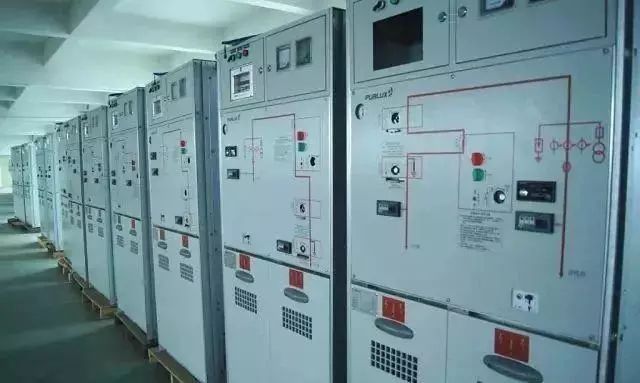

二次圖的符號意義

在學習二次圖之前，首先應該知道二次圖中每個符號所代表的含義或裝置。下表列出了該圖中的一些常見符號:

標志

意義

資產負債表

五防密碼鎖

JDR1，2

加熱板

6QA，7QA

3P微型斷路器

5QA

2P交流微型斷路器

1QA~4QA

2P·DC微型斷路器

CM1~CM2

櫥柜照明

Yn

智能狀態顯示

在

微機綜合保護

速射的

斷路器

PJ

電表

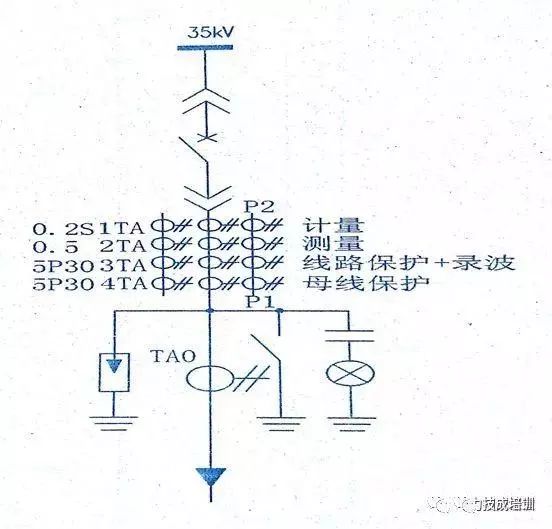

進線柜一次接線示意圖

輸入線開關柜交流電流回路

1.計量回路

計量回路的功能主要是將小電流傳輸給智能電能表進行電能計算。維修或更換電能表時，切記不要打開電流互感器的二次側。

2.測量回路

測量回路主要向綜合保護裝置傳輸小電流進行電流檢測。背景中顯示的電流是在這里取得的。

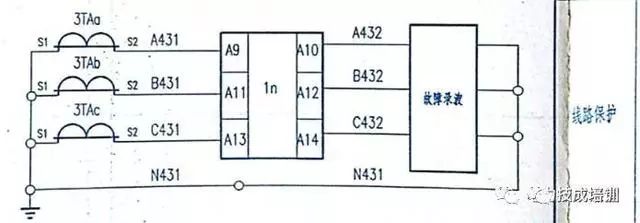

3、線路保護電路

該圖中故障記錄的功能是實時監控電流變化，為判斷故障提供判斷依據，提高故障發生時的故障處理速度。

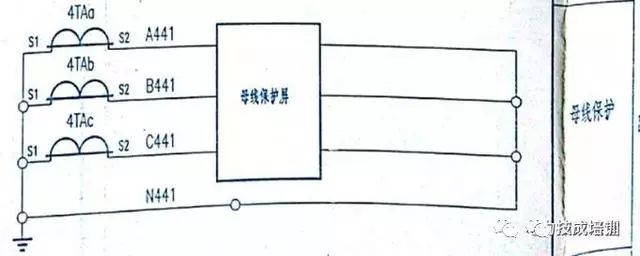

4、母線保護電路

它還監控電流變化，以達到跳閘或報警的故障設定點。

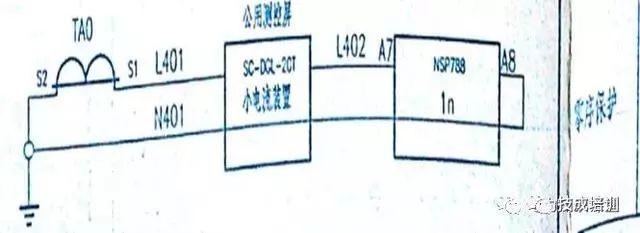

5、零序保護電路

安裝在電纜上的零序電流互感器可以在線柜后面看到。其功能是監測零序電流，并將信號傳送至小電流選線裝置柜進行報警和故障查找，然后傳送至綜合保護裝置進行報警或跳閘。

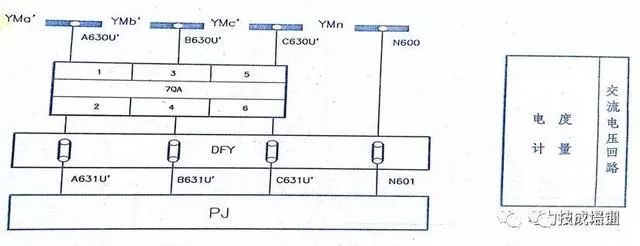

進線開關柜交流電壓回路

1.電測學

圖中的DFY也相當于一個接線端子，但二次接線端子上有一個短路片，可以使電流互感器短路或使電壓互感器開路。

進線開關柜打開和打開示意圖

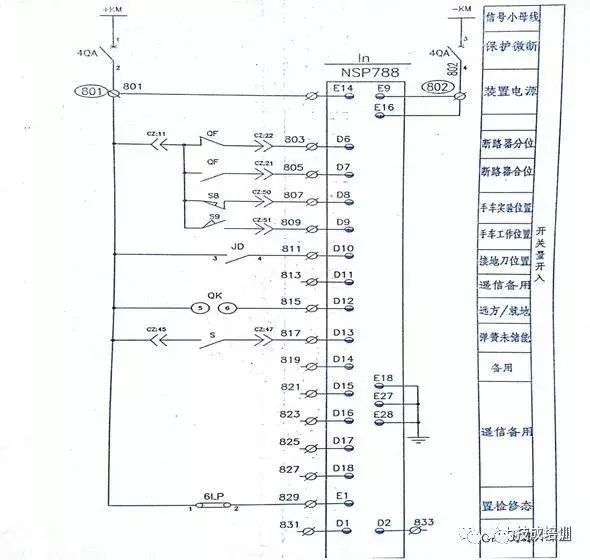

1.綜合保護裝置外部開啟和開啟接線圖

在該圖中，質量保證是具有小開口的機柜的內部控制總線，QF、S8、S9和S都是斷路器的內部觸點，S8是測試位置觸點，S9是工作位置觸點，S8在測試位置閉合，S8在離開測試位置時斷開，S9在到達工作位置時閉合，S9在離開后斷開。s是斷路器的儲能觸點，儲能成功閉合，非儲能斷開。QK 開關柜上位遠程/就地轉換開關，JD為接地刀閘觸點，接地刀閘閉合并打開。6LP 開關柜上部維護狀態壓板。

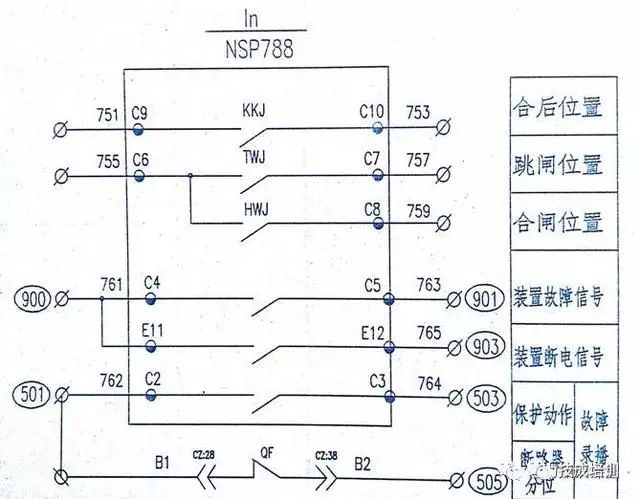

2.綜合保護裝置內部開啟和開啟接線圖

圖中的KKJ是一個閉合位置繼電器，可用于區分正常開啟和故障開啟。TWJ是跳閘繼電器，用于指示綜合保護的跳閘位置。HWJ是一個就地繼電器，用于完全保護就地指示。

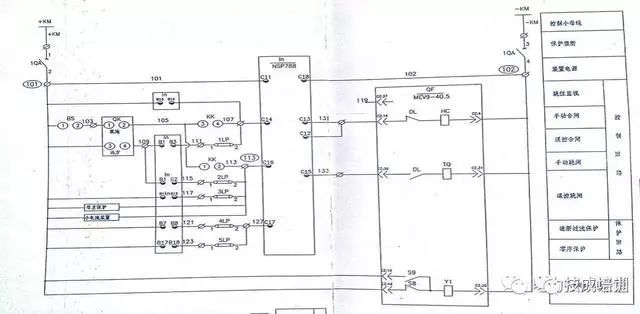

進線開關柜控制原理圖

上圖為開關柜的控制原理圖。如果你理解這個數字，你就會知道我們的開關柜是如何被控制的，以及哪個設備控制它的分離和組合。

質量保證是控制小母線斷開，輸入是綜合保護裝置，KK是開/關開關，輸入是開線圈，輸出是關線圈，輸出是開/關閉鎖電磁鐵，輸出是壓板，輸出是斷路器中的輔助觸點。

有兩個開關電路，一個用于本地手動開關，另一個用于遙控開關。有三個斷開電路，一個用于本地手動斷開，一個用于遙控?cái)嚅_，一個用于保護電路斷開。

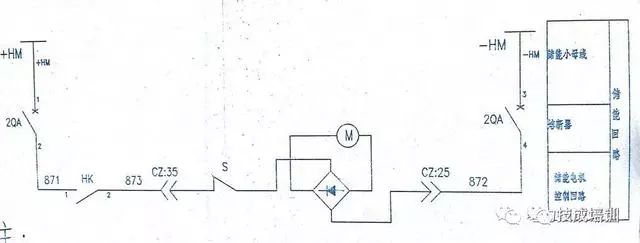

儲能電路原理圖

儲能電路是斷路器的動力部分，儲能電機用于儲存彈簧的能量。

智能狀態顯示

上圖為智能控制顯示示意圖，包括電纜室的照明和加熱、手車位置顯示、斷路器的開關位置顯示、斷路器儲能指示和接地刀狀態顯示等。

智能控制顯示器的功能是直觀地查看每個設備的狀態、位置和其他信息，尤其是切換操作。

摘要:二級圖對操作人員來說非常重要。從二次圖可以看出設備的機理、原理和工作方式。查看二級圖表表明您已經掌握了該設備。當您遇到問題時，您可以有條不紊地找出原因，并縮短故障排除時間。
