關于配電箱點，特別是現場臨時配電箱點，1級、2級和3級配電箱點非常詳細，不同的級別分別控制不同的負荷，這是電氣工作的基本知識。

事實上，許多人知道安裝配電箱不僅僅是為了送電。更重要的是，重要的是確保配電箱內的保護元件是可靠的，并且在故障發生時能夠及時跳閘和保護。這是較重要的事情。樹木鳥類教育電氣設計視頻課程

因此，應充分注意配電箱的連接，不允許使用不合格或不標準的電氣元件。然而，許多人仍然忽視這一點。今天，讓我們學習配電箱和開關盒的常見設置。

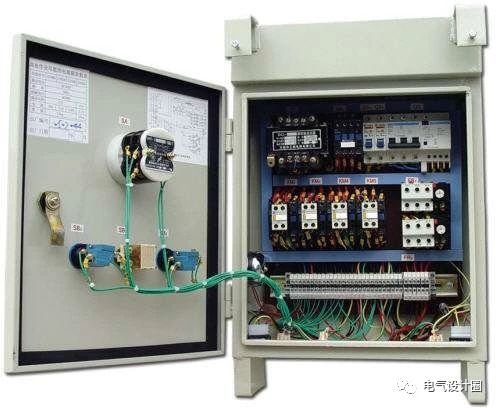

一、材料和規格

配電箱時，開關箱應由冷軋鋼板或阻燃絕緣材料制成，鋼板厚度為1.2 ~ 2.0 mm，其中開關箱箱板厚度不得小于1.2mm，配電箱箱板厚度不得小于1.5mm..箱體表面應進行防腐處理。均勻的橙色油漆。不要使用木材配電箱。

二。安裝要求

配電箱時，開關箱應安裝正確牢固。固定配電箱，開關箱中心點與地面的垂直距離為1.4~1.6m..活動中心點與地面的垂直距離為0.8~1.6m..

設置要求:

1、配電箱開關箱應采用冷軋鋼板或阻燃絕緣材料制成，鋼板的厚度應為1.2 ~ 2.0 mm，其中開關箱箱體鋼板厚度不應小于1.2mm，配電箱箱體鋼板厚度不應小于1.5mm，箱體表面應進行防腐處理。(JGJ 46-2005第8.1.7條)

2.配電箱。開關箱的進出口應配有固定線卡。入口和出口管線應配有絕緣護套，并成捆固定在箱子上，不得與箱子直接接觸。開關箱的進線和出線應使用可移動的配電箱橡膠護套絕緣電纜，且不應有接頭(JGJ 46-2005第8.1.16條)

3、配電箱時，開關盒形狀結構應能防雨防塵。(JGJ 46-2005第8.1.17條)

4.配電箱。配電箱內的電器必須可靠、完好。嚴禁使用損壞和不合格的電器。(JGJ 46-2005第8.2.1條)

5.total 配電箱的電器具有電源隔離、電路正常連接和斷開、短路、過載和漏電保護功能。(JGJ 46-2005第8.2.2條)

6.當主電路裝有總漏電保護器時，還應安裝主隔離開關、分路隔離開關、主斷路器、分路斷路器或主熔斷器和分路熔斷器。當總漏電保護器同時裝有帶短路過載漏電保護功能的漏電斷路器時，可不裝總斷路器或總?cè)蹟嗥鳌?JGJ 46-2005第8.2.2條)

7、當各支路設置分路漏電保護器時，還應安裝總隔離開關、分路隔離開關和總斷路器、分路斷路器或總?cè)蹟嗥?、分路熔斷器。?dāng)分流器提供的漏電保護器是具有短路、過載和漏電保護功能的漏電斷路器時，可以不提供分流器斷路器或分流器保險絲。(JGJ 46-2005第8.2.2條)

8.保險絲應為具有可靠滅弧和斷路功能的產品。(JGJ 46-2005第8.2.2條)

9、主開關電氣額定值、動作整定值應與分路開關電氣額定值、動作整定值相適應。(JGJ 46-2005第8.2.2條)

10、應安裝total 配電箱電壓表、總電流表、電度表和其他所需的儀表。安裝電流互感器時，其二次回路必須與保護零線有連接點，嚴禁斷開回路。(JGJ 46-2005第8.2.3條)

11、分配電箱應安裝總隔離開關、分路隔離開關和總斷路器、分路斷路器或總?cè)蹟嗥?、分路熔斷器。其設置和選擇應符合之前的要求total 配電箱 (JGJ 46-2005第8.2.4條)

12、開關箱必須裝有隔離開關、斷路器或熔斷器，以及漏電保護器。(JGJ 46-2005第8.2.5條)

13.配電箱。開關箱的電源入口端嚴禁插頭和插座連接。(JGJ 46-2005第8.2.15條)

14.在對配電箱開關箱進行定期檢查和維護時，必須關閉和關閉前一級相應的電源隔離開關，并且必須懸掛“禁止開關，禁止工作”的斷電標志。嚴禁帶電作業。(JGJ 46-2005第8.3.4條)

三、箱型結構及進出線要求

配電箱，開關箱內電線的進線口和出線口應設置在箱的下底部。配電箱時，開關箱的進、出線口應配有固定線卡，進、出線應絕緣并卡在箱體上，不得與箱體直接接觸。移動配電箱，開關箱進出線采用橡膠護套絕緣電纜，不允許使用連接器。

配電箱時，開關箱的電源入口端禁止使用插頭和插座進行主動連接。配電箱，開關箱的外部結構可以防止雨水和灰塵。

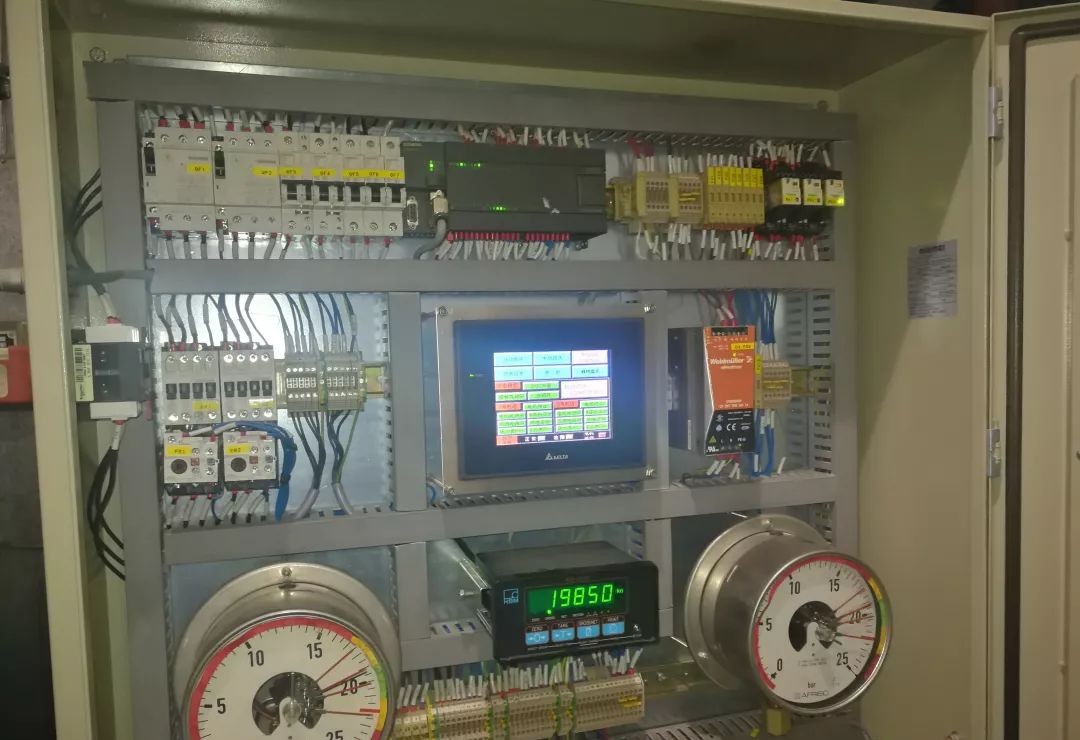

四、箱內電氣元件的設置

(1)電氣元件要求:配電箱，開關箱內的電氣元件必須可靠、完好。嚴禁使用損壞和不合格的電氣元件。進入現場時，電氣產品必須有生產(制造)許可證、產品合格證、產品說明書和出廠檢驗記錄。

(2)安裝要求:配電箱開關箱內的電器(包括插座)在整體緊固在配電箱開關箱內之前，應安裝在金屬或非木質阻燃絕緣電器安裝板上。金屬電器安裝板應與金屬盒電連接。配電箱時，開關箱內的電器(包括插座)應固定在電氣安裝板上的指定位置，不得歪斜或松動。配電箱時，開關箱的箱尺寸應與箱內電器的數量和尺寸相適應，箱內電器安裝板板面上電器的安裝尺寸可根據規格確定。

(3)箱內電氣元件的設置

(1)總計配電箱

根據主電路或分支電路中的漏電斷路器，總共配電箱個內部電氣元件設置為兩種配置:

首先種配置包括主電路隔離開關、主電路漏電斷路器、并聯隔離開關和并聯斷路器。

第二種配置:主電路隔離開關、主電路斷路器、并聯隔離開關、并聯漏電斷路器。

上述兩種配置中的任何一種都是可選的，電壓表、電流表、電度表和其他所需的儀器都應安裝在箱內。專用電能計量器具的安裝應當符合當?shù)毓╇姽芾聿块T的要求。安裝電流互感器時，其二次回路必須與保護零線有連接點，嚴禁斷開回路，如圖7-8所示。

(2)得分配電箱

sub 配電箱中的電器應具有控制和保護兩種功能?？刂乒δ馨ǜ綦x、正常連接和斷開，保護功能包括短路、過載等。其電氣設備配置如下:主回路隔離開關和主回路斷路器；分路隔離開關、分路斷路器。如圖7-9所示。

(3)開關箱

電氣元件的配置:開關箱必須裝有隔離開關、斷路器或熔斷器以及漏電保護器。當漏電保護器同時具有短路、過載和漏電保護功能時，不得安裝斷路器或熔斷器。

隔離開關應為斷開時具有明顯斷點的隔離電器，可同時斷開電源的所有極，并應設置在電源的引入端。當斷路器具有可見斷點時，不得設置單獨的隔離開關。

開關盒中的具體配置如下:

隔離開關、漏電斷路器。如圖7-10所示。開關箱內電器要求:開關箱內的隔離開關只能控制容量不超過3.0kw的照明電路和電源電路，但不能頻繁操作。容量超過3.0kw的電源電路應由斷路器控制，頻繁運行時應連接接觸器或其他啟動控制裝置。

開關箱內各種開關電器的額定值和動作整定值與控制電氣設備的額定值和特性相適應。漏電保護器應安裝在開關箱靠近總負荷配電箱的一側，不得用于啟動電氣設備的運行。如圖7-11所示。
